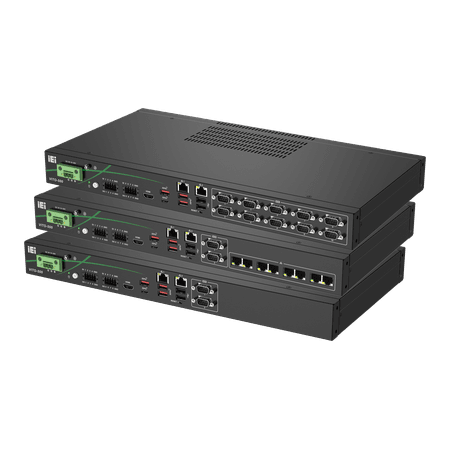

VITO-500

支持灵活网络与串口扩展的无风扇 1U 机架式工业计算机

right1
right2
right3
hdd
  • right1
  • right2
  • right3
  • hdd
» 无风扇 1U 机架式工业计算机，适合 7×24 小时连续运行
» 支持 Intel® Processor N150 / Intel Atom® x7433RE / x7835RE 平台
» DDR5 4800 SO-DIMM，支持可达 16 GB
» 依 SKU 最高支持 10 x 2.5GbE 或 10 x RS-232/422/485
» 2 x 热插拔 2.5” SATA 硬盘位 + M.2 2280 M-key
» 支持 10–28 VDC 输入或选配双路冗余 AC 电源

Specifications

Hardware Spec.

Form factor
SBC Form Factor
  • CPU:
    Intel® Processor N 系列 / Intel Atom® x7000RE 系列
    Intel® Processor N150（6MB Cache，频率可达 3.60 GHz）
    Intel Atom® x7433RE Processor（6MB Cache，频率可达 3.40 GHz）
    Intel Atom® x7835RE Processor（6MB Cache，频率可达 3.60 GHz）
  • 芯片组:
    SoC
  • 系统内存:
    1 x DDR5 4800 SO-DIMM（预装 8GB，支持至 16GB）
  • 电源输入:
    3-pin 端子台：10–28 VDC 或双路 220 VAC 输入（选配，依 SKU）
  • 电源功耗: 12V @ 2.9A
    （Intel Atom® x7835RE，搭配 16GB 内存）
I/O Interface
I/O Ports
  • USB:
    3 x USB3.2 Gen2 Type-A
    2 x USB2.0 Type-A
  • 网络:
    标准: 2 x 2.5GbE 采用 Intel® I226-V 控制器

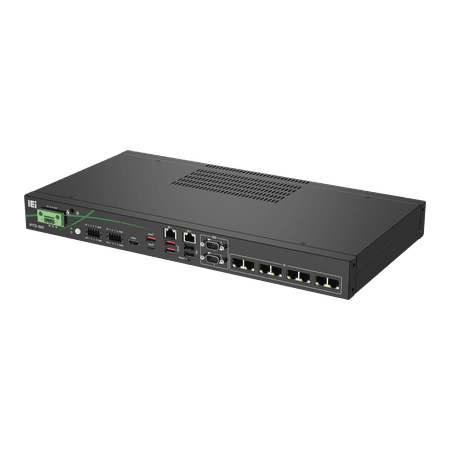

    10L SKU: 10 x 2.5GbE 采用 Intel® I226-V 控制器
  • 串口:
    串口: 2 x RS-232/422/485 (DB9)

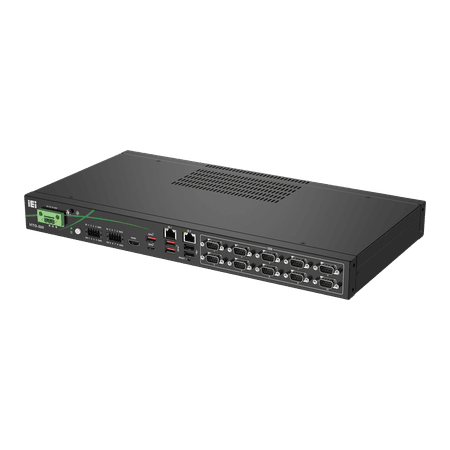

    10C SKU: 10 x RS-232/422/485 (DB9)
  • 数字 I/O:
    16-bit（8 路输入 / 8 路输出，端子台）
  • 显示:
    1 x HDMI™
    1 x USB Type-C (显示+USB3.2 Gen2)
  • TPM:
    1 x Intel PTT
    1 x 20-pin TPM 接口（可选 TPM-IN03 模块）
  • 看门狗定时器:
    可编程 1–255 秒/分钟
Expansion Slots
Expansion Slots 1 x 2280 M-key (PCIe Gen3 x1)
System
Cooling method / System Fan 无风扇

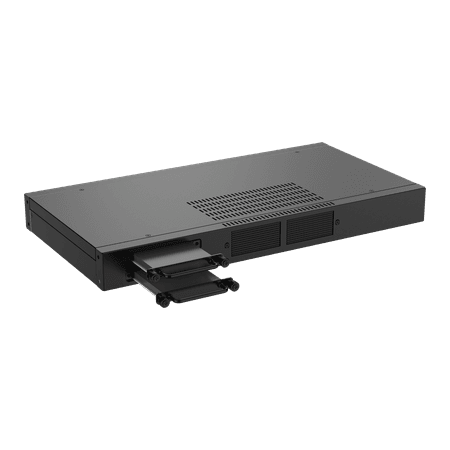

Drive Bays 2 x 2.5” SATA 6Gb/s HDD/SSD 热插拔硬盘位
Indicator&Buttons
Buttons 1 x 带 LED 电源按钮，1 x 复位按钮
Indicators 1 x HDD LED（黄色）



Physical Characteristics
Construction 挤压铝合金
Color
Color 黑色
Dimensions
Dimensions 430 x 240.22 x 44 mm
Weight
Weight 4 kg / 6.2 kg
Environment
工作温度 -20°C 至 60°C（搭配 SSD）
0°C 至 60°C（搭配 SSD，N 系列处理器）
相对湿度 10% 至 95%，无凝结
Operating Vibration MIL-STD-810G 514.6C-1（搭配 SSD）
Operating Shock 半正弦波冲击 5G，11 ms，每轴 100 次（SSD）
安规&电磁 CE, FCC
OS Compatible
OS Compatible Windows® 10/11 IoT Enterprise, Linux

Ordering Information

VITO-500-R4C-R-R10
Redundant power option may be subject to MOQ. Please contact IEI Sales for details.		 1U Rackmount System, Intel® Atom™ x7835RE on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 2xLan, 16xGPIO, AC220, 100W Redundant power supply, RoHS
VITO-500-R4C-R10 1U Rackmount System, Intel® Atom™ x7835RE on-board SoC, 8GB DDR5 pre-installed memory,2xCOM,2xLan,16xGPIO,RoHS
VITO-500-R4C-10L-R10 1U Rackmount System, Intel® Atom™ x7835RE on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 10xLan, 16xGPIO, 10-28V, RoHS
VITO-500-R4C-10C-R10 1U Rackmount System, Intel® Atom™ x7835RE on-board SoC, 8GB DDR5 pre-installed memory, 10xCOM, 2xLan, 16xGPIO, 10-28V, RoHS
VITO-500-R3C-R-R10
Redundant power option may be subject to MOQ. Please contact IEI Sales for details.		 1U Rackmount System, Intel® Atom™ x7433RE on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 2xLan, 16xGPIO, AC220, 100W Redundant power supply, RoHS
VITO-500-R3C-R10 1U Rackmount System, Intel® Atom™ x7433RE on-board SoC, 8GB DDR5 pre-installed memory,2xCOM,2xLan,16xGPIO,RoHS
VITO-500-R3C-10L-R10 1U Rackmount System, Intel® Atom™ x7433RE on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 10xLan, 16xGPIO, 10-28V, RoHS
VITO-500-R3C-10C-R10 1U Rackmount System, Intel® Atom™ x7433RE on-board SoC, 8GB DDR5 pre-installed memory, 10xCOM, 2xLan, 16xGPIO, 10-28V, RoHS
VITO-500-N7C-R10 1U Rackmount System, Intel® Atom™ N150 on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 2xLan, 16xGPIO, 10-28V, RoHS
VITO-500-N7C-10L-R10 1U Rackmount System, Intel® Atom™ N150 on-board SoC, 8GB DDR5 pre-installed memory, 2xCOM, 10xLan, 16xGPIO, 10-28V, RoHS
VITO-500-N7C-10C-R10 1U Rackmount System, Intel® Atom™ N150 on-board SoC, 8GB DDR5 pre-installed memory, 10xCOM, 2xLan, 16xGPIO, 10-28V, RoHS

Package Contents

  • 1个3-pin 端子插头
  • 2个10-pin端子插头
  • 2个机架安装支架
  • 1个安装螺丝包
