» 瑞芯微RK3566平台
» 全新的窄边框设计
» 具备防眩光和防紫外的电容触控屏
» 支持手套和湿水下进行操作
» 支持WiFi 5/6 和蓝牙 5.0(选配）
Hardware Spec.
| System | |
|---|---|
| CPU | Rockchip RK3566 (4核心 Cortex-A55, 主频高达 1.8GHz) |
| 内存 | 4GB LPDDR4/4X,vUp to 8GB |
| Memory Ext. |
双通道板载 LPDDR4/4x 2/4GB |
| 存储 | 16/32GB eMMc |
| Communication | |
| 无线 | 无线模板支持WIFI5/WIFI6 & BT V5.0 板对板接口（可选） |
| I/O Interface | |
| 网络 | 1 x 1GbE LAN 采用 YT8521 |
| Audio |
1 x 1W (内置扬声器) 1 x 3.5 mm Audio Jack (Line out/Line in) |
| 扩展 | 1 x M.2 B Key Slot For 3042 4G Module |
| 音频编解码器 | RK809 |
| Power | |
| 电源输入 | 12V 直流 |
| Environment | |
| 工作温度 | 0°C ~ 50°C |
| 安规&电磁 | CE/EMC, FCC, Class A |
| 相对湿度 | 10% ~ 90%@40ºC (无冷凝) |
| 存储温度 | -20ºC ~ 60ºC |
| IP Level | IP54 前面板 |
| Physical Characteristics | |
| 机身颜色 | 银色+黑色 |
| 安装方式 | Wall , Stand , ARM, VESA 75 |
| 尺寸 (LxWxH) (mm) | 180 x 116 x 35.45 mm |
| LCD | |
| LCD 尺寸 | 7” (16:9) |
| 分辨率 | 1024 x 600 |
| 亮度 | 450(cd/m2) |
| 对比度 | 800:1 |
| 像素间距 (mm) | 0.1056 x 0.1432 |
| 可视角度 (H-V) | 170°/170° |
| 背光 MTBF | 30000 小时 |
| Touch | |
| 触摸屏 |
多点电容式触控屏(抗紫外/防眩光,支持手套) 表面硬度：7H |
| 触控IC | EETI EXC 81 系列 |
| Other Features | |
| 音频 |
1 x 1W (内置扬声器) 1 x 3.5 mm Audio Jack (Line out/Line in) |

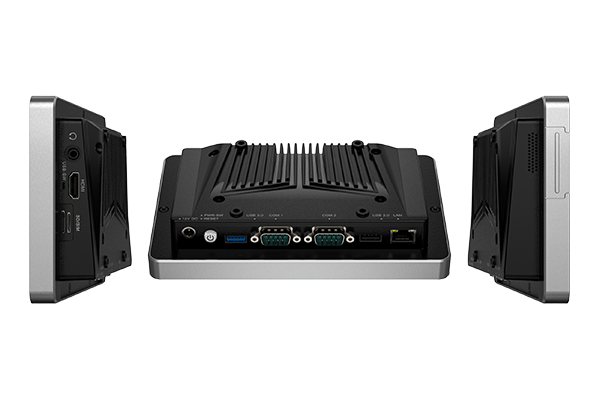

| I/O Interface | |
| I/O 接口 | 2 x RS-232/422/485 (by DB9) |
| 1 x USB 2.0 | |
| 1 x USB 3.2 Gen1x1 | |
| 1 x HDMI™ (高达 4096 x 2304 @60Hz) | |
| 1 x LAN (YT8521SC 1GbE 控制IC) | |
| 1 x DC Input Jack | |
| 1 x Reset Button | |
| 1 x Power Switch | |
| 1 x USB 3.2 Gen1x1 | |
| 1 x USB2.0 | |
| OS Support | |
| OS Support | Android 12.0 / Debian 10 (Kernel 4.19) |
Ordering Information
| AFL4-W07-RK3566-R10 | 7" 450cd/m2 1024x600 fanless Panel PC with RK3566, 4GB LPDDR4/4X, 32GB eMMC, 1xUSB2.0, 1xUSB3.0, 2xRS-232/422/485, HDMI, 1xRJ45, 12V DC IN, Option WIFI/BT, Optional M.2 B key for 3042 LTE, PCAP touch, Debian10, Rohs |
|---|---|
| AFL4-W07-RK3566-A-R10 | 7" 450cd/m2 1024x600 fanless Panel PC with RK3566,4GB LPDDR4/4X,32GB eMMC,1xUSB2.0,1xUSB3.0,2xRS-232/422/485,HDMI,1xRJ45,12V DC IN,Option WIFI/BT,Optional M.2 B key for 3042 LTE,PCAP touch, Android12,Rohs |
| AFL4-W07-RK3566-2/16GB-R10 | 7" 450cd/m2 1024x600 fanless Panel PC with RK3566,2GB LPDDR4/4X,16GB eMMC,1xUSB2.0,1xUSB3.0,2xRS-232/422/485,HDMI,1xRJ45,12V DC IN,Option WIFI/BT,Optional M.2 B key for 3042 LTE,PCAP touch, Debian10,R10,Rohs |
Package Contents
| Package Content |
|
|---|
