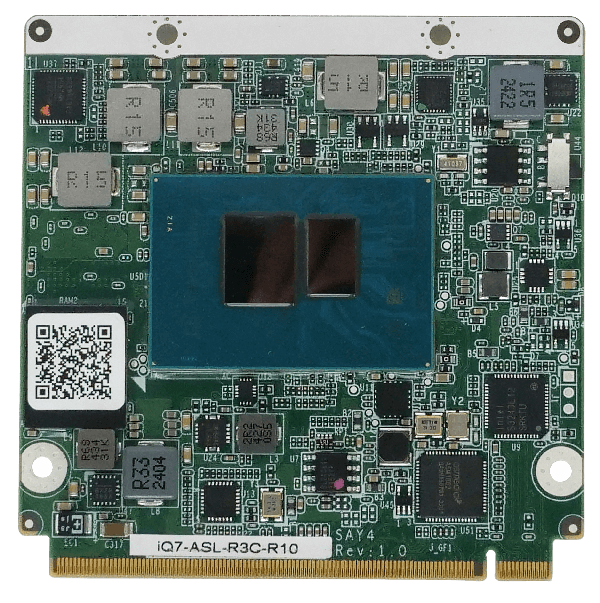

iQ7-ASL
» Intel® Amston Lake & Alder Lake-N 板载 SoC
» 支持 Intel® I226-V 2.5 GbE 以太网控制器
» 通过 HDMI 和 LVDS（或 eDP）支持双独立显示器
» 支持四个 PCIe Gen3 x1 用于扩展
» 支持两个 USB 3.2 Gen2 和六个 USB 2.0
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Qseven™ module |
| 系统 | |
| CPU |
Intel® Amston Lake & Alder Lake-N 板载 SoC Intel® Alder Lake-N N97 SoC 处理器(高达 2.9GHz, 四核, TDP=12W) Intel® Amston Lake 7433RE SoC 处理器 (高达 2.7GHz, 四核, TDP=9W) Intel® Alder Lake-N x7211E SoC 处理器 (高达2.9GHz, 双核, TDP=6W) |
| 内存 | 预装板载 LPDDR5-5500 8G |
| 内存上限 | 16GB |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 70*70mm |
| 存储 | |
| 存储 | 2 x SATA : 信号至底板, 6Gb/s |
| I/O 接口 | |
| 显示输出 | 1 x HDMI™ : 信号至底板, 支持高达 4096 x 2160@30Hz |
| 1 x LVDS : colay with eDP | |
| 网络 | 1 x LAN : 1 x 2.5 GbE Intel I226-V 信号至底板 |
| I/O接口 | 1 x 内部RS-232 : 1 x UART 信号至底板 |
| 6 x 内部 USB 2.0 : 信号至底板 | |
| 2 x 外部 USB 3.2 Gen2x1 : 信号至底板 (10 Gb/s) | |
| 扩展 | 4 x PCIe x1 : 信号至底板 |
| 电源 | |
| 电源供电 | 5V DC |
| 环境 | |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| iQ7-ASL-R3C-R10 | Qseven® Rev. 2.1 module with Intel® Atom x7433RE SoC Processor (9W), with 8GB LPDDR5 memory on board default, Support HDMI, LVDS, 2.5GbE, SATA 6Gb/s, USB 3.2,Audio and RoHS |
|---|---|
| iQ7-ASL-N2C-R10 | Qseven® Rev. 2.1 module with Intel® N-series N97 SoC Processor(12W), with 8GB LPDDR5 memory on board default, Support HDMI, LVDS, 2.5GbE, SATA 6Gb/s, USB 3.2, Audio and RoHS |
Package Contents
| Package Content |
|
|---|
