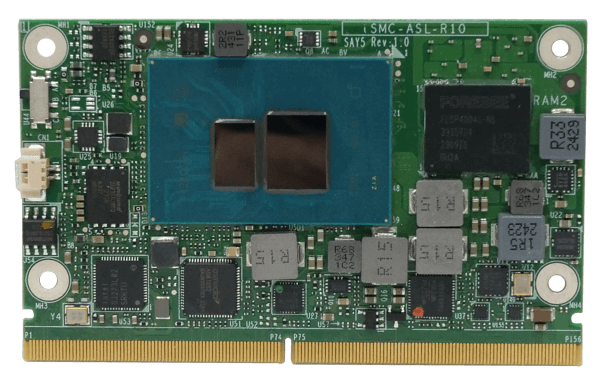

iSMC-ASL
» Intel® Amston Lake & Alder Lake-N 板载 SoC
» 支持 Intel®I225-V/I226-V 2.5 GbE 以太网控制器
» 通过 DP、 HDMI 和 LVDS（或 eDP）支持独立三显
» 支持四个 PCIe Gen3 x1 用于扩展
» 支持两个 USB 3.2 Gen2 和六个 USB 2.0
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | SMARC™ module |
| 系统 | |
| CPU |
Intel® Alder Lake-N/Amston Lake 板载 SoC Intel® Alder Lake-N N97 SoC Processor Intel® Atom™ x7433RE SoC Processor |
| 内存 | LPDDR5-5500Gbps 8GB, 内存上限 16GB |
| 内存上限 | 16GB |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 82 x 50 |
| 存储 | |
| 存储 | 1 x SATA : 信号至底板, 6Gb/s |
| 1 x eMMC : 可选板载 eMMC (高达 256G) | |
| I/O 接口 | |
| 显示输出 | 1 x HDMI™ : 信号至底板, 3840 x 2160 @ 30Hz |
| 1 x Display Port : 信号至底板, 4096 x 2160 @ 30Hz | |
| 1 x LVDS : colay with eDP | |
| 网络 | 2 x LAN : 2.5 GbE Intel® I226-V 信号至底板 |
| I/O接口 | 4 x 内部RS-232 : UART 信号至底板 |
| 6 x 内部 USB 2.0 : 信号至底板 | |
| 2 x Internal USB 3.2 Gen2x1 : 信号至底板 (10 Gb/s) | |
| 扩展 | 4 x PCIe x1 : 信号至底板 |
| 电源 | |
| 电源供电 | 5V DC |
| 环境 | |
| 操作温度 | 0°C~60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| iSMC-ASL-R3C-R10 | SMARC® Rev. 2.1 module supports Intel® ASL x7433RE SoC Processor, with 8GB LPDDR5 memory on board default, Support DP, HDMI, 2.5GbE,SATA 6Gb/s, USB 3.2, GPIO, CAN, Audio and RoHS |
|---|---|
| iSMC-ASL-N2C-R10 | SMARC® Rev. 2.1 module supports Intel® N-series N97 SoC Processor, with 8GB LPDDR5 memory on board default, Support DP, HDMI, 2.5GbE,SATA 6Gb/s, USB 3.2, GPIO, CAN, Audio and RoHS |
Package Contents
| Package Content |
|
|---|
