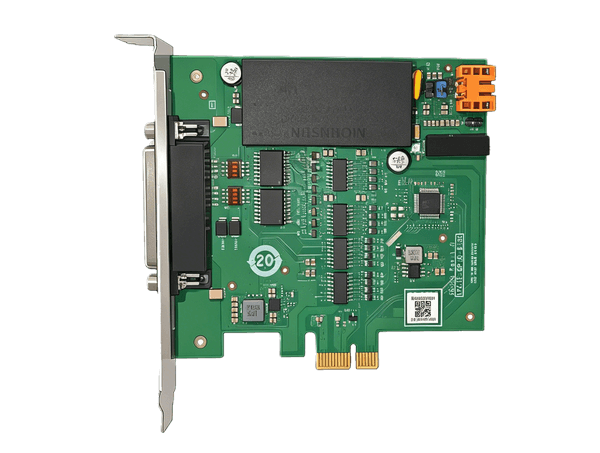

» PCI Express® x1 通道接口
» 8 通道隔离式数字输入和 8 通道隔离式数字输出
» 支持 5V、12V 和 24V 外部输出电源
» 2500 VRMS 光隔离
» 单个隔离输出端最大电流可达 40mA
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | PCI Express x1 |
| 系统 | |
|---|---|
| 芯片组 | Fintek F81508 (PCIe‑to‑GPIO 控制器) |
| 物理特性 | |
|---|---|
| 尺寸 (LxWxH) (mm) | 100 x 101 mm |
| 净重 | 0.11kg |
| I/O 接口 | |
|---|---|

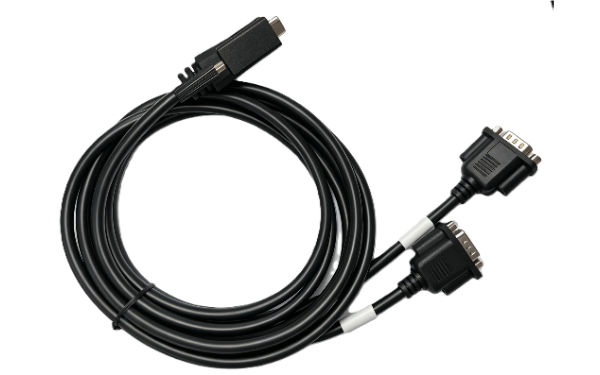

| I/O接口 | GPIO : 1 个 DB44 接口（通过电缆连接至 2 个 DB9 接口，用于隔离式数字 I/O） 输入通道数：8 输入电压范围：0-24 VDC 输入高电平：2-24V 输入低电平：0-1.5V 输入类型：单端、正逻辑、极性敏感 隔离电压：2500 Vrms 输出通道数：8 输出电压：5 / 12 / 24 VDC（24V仅外部电源输入） 输出类型：高侧源极晶体管 隔离电压：2500 Vrms 源电流：每通道最大 40 mA（100% 占空比） 最大总电流：24 V 时，所有 8 个通道均开启时，每通道 10 mA（总计 80 mA）（100% 占空比） |
| 环境 | |
|---|---|
| 操作温度 | 0°C to 60°C |
| 存储温度 | -20°C to 80°C |
| Humidity | 5% ~95%, 无冷凝 |
| 认证 | |
|---|---|
| Safety & EMC | 符合CE/FCC |
