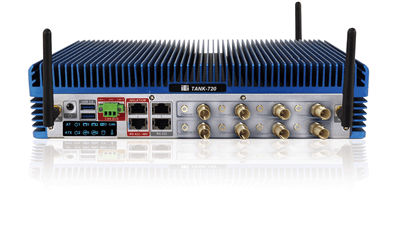

TANK-720-Q67

Intel® 第二代 Core™ 桌面处理器

End of Life

End of Life Notice

* Effective Date: 2018/05/18

» 第二代 Intel® Core™ i7/i5/i3 或 Celeron® 移动处理器 用于 TANK-700 第二代 Intel® Core™ i7/i5/i3 Pentium® 和 Celeron® 桌面处理器 用于 TANK-720
» Intel® HD 图形支持 H.264/AVC-MPEG2/VC1, DirectX 10.1 和 OpenGL 3.0
»  板载 2GB DDR3 内存和一个 DDR3 SO-DIMM 插槽 (系统上限支持 10 GB)
» 双组合 (10/100/1000 BASE-T(X) 或 1000 baseSFP 插槽 RJ-45 端口) 千兆 LAN 端口, 支持 Intel® AMT 7.0
» 支持 8-通道 音频/视频 采集和双显示的 VGA 和 HDMI™
» 双频段 2.4/5 GHz 802.11a/b/g/n 3T3R MIMO Wi-Fi 用于高速无线传输

Specifications

Hardware Spec.

颜色
颜色 Blue C + Silver
尺寸
尺寸 310 x 200 x 70
运行环境
湿度 5% ~ 95%, non-condensing
操作温度 -20°C ~50°C with air flow (SSD)
扩展插槽
扩展插槽 PCIe Mini:3 x Full size
形态系数
SBC 形态系数 CPU
Intel® Core™ i5-2xxT (above 2.7 GHz)
Intel® Core™ i3-2xxT (above 2.5 GHz)
Intel® Pentium® G6xxT (above 2.2 GHz)
Chipset: Intel® Q67
System Memory:
On-board DDR3 2 GB memory
1 x 204-pin DDR3 SO-DIMM (system max: 10 GB)
I/O 接口
I/O 端口 2 x USB 3.0
4 x USB 2.0
Ethernet
2 x Combo (SFP Fiber/RJ-45)
1 x PCIe GbE by Intel® 82579
1 x PCIe GbE by Intel® 82583V
Fiber:2 x Combo (SFP Fiber/RJ-45)
COM Port
4 x RS-232 (DB-9)
2 x RS-232 (RJ-45, with isolation)
2 x RS-422/485 (RJ-45, with isolation)
Digital I/O:-bit digital I/O, 4-bit input/4-bit output
CAN-bus:1 x Phoenix terminal block
Display:1 x VGA, 1 x HDMI™
Resolution
VGA: Up to 2048 x 1536@75Hz
HDMI™: Up to 1920 x 1200@60Hz
Audio:1 x Line-out, 1 x Mic-in
Wireless:1 x 802.11a/b/g/n 3T3R (optional)
Other:Optional 4-channel audio/video input PCIe Mini Card
系统
散热方式 / 系统风扇 Fanless
驱动仓 1 x SATA 3Gb/s with 2.5” HDD/SSD support
1 x SATA 6Gb/s with 2.5” HDD/SSD support
重量
重量 4.2 kg/6.9 kg

Ordering Information

TANK-720-Q67-i5/2G-R21 Fanless embedded system , Core i5 Dual Core 2xxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 on board memory , VGA/HDMI™, USB3.0, 2 x SATA3.0, SFP Fiber, Isolated CAN, Audio, 9-36V DC input, -20~50°C, R21, RoHS
TANK-720-Q67-i3/2G-R21 Fanless embedded system , Core i3 Dual Core 2xxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 on board memory , VGA/HDMI™, USB3.0, 2 x SATA3.0, SFP Fiber, Isolated CAN, Audio, 9-36V DC input, -20~50°C, R21, RoHS
TANK-720-Q67-P/2G-R21 Fanless embedded system , Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 on board memory , VGA/HDMI™, USB3.0, 2 x SATA3.0, SFP Fiber, Isolated CAN, Audio, 9-36V DC input, -20~50°C, R21, RoHS

Package Contents

Package Content

  • 1 x 可插拔 DC-in 接线端子

  • 1 x 可插拔 CAN-bus 接线端子

  • 1 x 可插拔 远程控制 接线端子

  • 4 x RJ-45 至 DB-9 COM 端口电缆

  • 1 x 电源线转换电缆

  • 1 x 电源线

  • 1 x 电源适配器

  • 2 x 安装托架

  • 8 x 安装托架螺钉
