End of Life Notice
* Effective Date: 2023/09/21
» Intel® Apollo Lake 处理器
» 双 SIM 插槽
» 可选 3G/Wi-Fi
» 16 x DI/DO
» 1 x HDMI™ (可锁定), 1 x VGA
» 内置 GPS 功能
» E-Mark 认证
» 内置 OBD-II/J1939
» IP4X 防护
Hardware Spec.
| 外形尺寸 | |
|---|---|
| SBC 外形尺寸 |
*CPU: Intel® Atom™ x7-E3950 处理器 (四核 2.0GHz，12W 功耗) *芯片组: SoC *系统内存: 1 x 204-针 DDR3L SO-DIMM. 4GB 预装 *通信 WLAN: PCIe Mini Wi-Fi 802.11 a/b/g/n/ac (可选) 蓝牙: BT 4.0/3.0+HS (与 WLAN 可选模块的组合) WWAN: PCIe Mini WCDMA/HSDPA/HSUPA (可选) 全球定位系统 内置 GPS *安规/EMC: CE/FCC/E-Mark/IP 评级 : 符合 IP 4X 标准 *支持操作系统 : Microsoft® Windows 10 IoT Enterprise |
| I/O 接口 | |

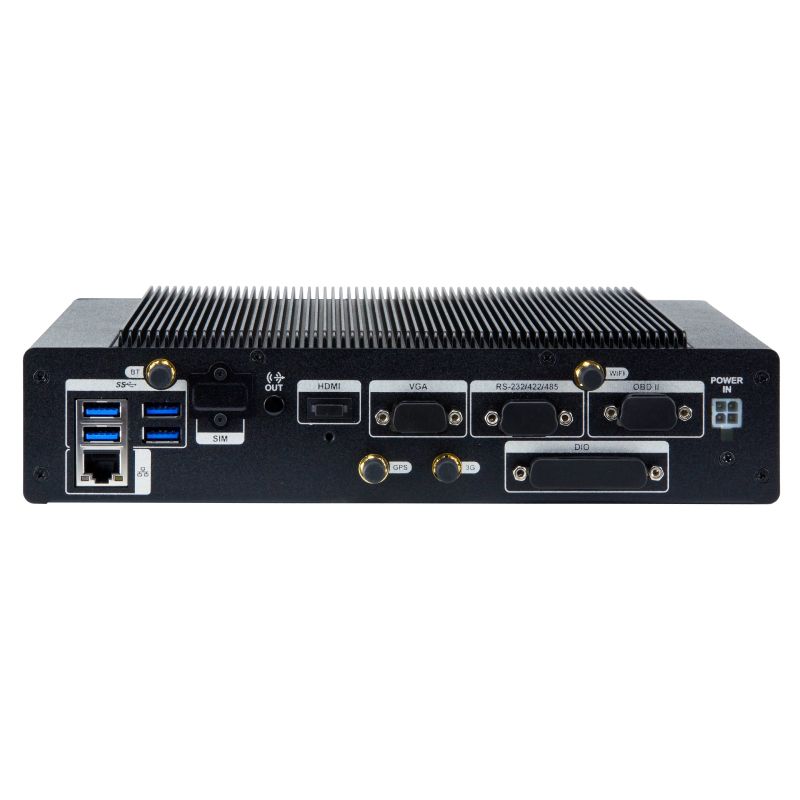

| I/O 端口 |
4 x USB 3.0 1 x RJ-45 PCIe GbE by Intel® I211 1 x RS-232/422/485 (BIOS 配置) 1 x 16-位数字l I/O (8-位 输入 / 8-位 输出) 1 x DB9 OBD-II/J1939 2 x 显示 - >> 1 x VGA (高达1920 x 1200 @60Hz) >> 1 x HDMI™ (高达 3840 x 2160 @30Hz) 1 x 音频输出线路 2 x 板载 SIM卡槽 |
| 扩展槽 | |
| 扩展槽 |
1 x 全尺寸/半尺寸 PCIe Mini 插槽 (reserved for WWAN) 1 x 全尺寸/半尺寸 PCIe Mini 插槽(reserved for mSATA or E-window) 1 x 半尺寸 PCIe Mini slot (为 WLAN 预留) |
| 系统 | |
| 冷却方法 / 系统风扇 | 无风扇 |
| 硬盘支架 |
*硬盘: 1 x 2.5' SATA 6Gb/s HDD/SSD 支架 *mSATA / eMMC: 1 x mSATA (PCIe Mini 插槽) 1 x eMMC 5.0 (预留) |
| 物理特性 | |
| 结构 |
挤压铝合金 安装 壁挂 / VESA 100 |
| 颜色 | |
| 颜色 | 黑色 |
| 尺寸 | |
| 尺寸 | 261 x 170 x 60 (WxHxD) (mm) |
| 重量 | |
| 重量 | 2.4 kg / 3.8 kg (净/毛) |
| 环境 | |
| 工作温度 |
操作: -30°C ~ +70°C 带气流 储存: -40°C ~ 80°C |
| 湿度 | 10% ~ 95%, 无凝结 |
Ordering Information
| IVS-110-AL-E3/4G-R10 | Fanless embedded system with Intel® Atom™ x7-E3950 (12W) Processor with 4GB DDR3L pre-installed memory, on board GPS, HDMI™, VGA, one GbE LAN, one 2.5" SATA HDD bay, two SIM slots, RoHs |
|---|
Package Contents
| Package Content |
|
|---|
