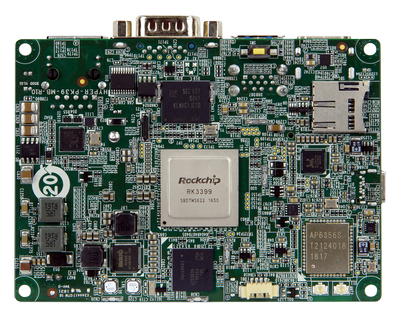

HYPER-RK39

PICO-ITX SBC, 采用 Rockchip RK3399 处理器, 2GB LPDDR3, 16GB eMMC Flash, HDMI, eDP, GbE LAN, PCIe mini, USB 3.0, USB 2.0, COM, RoHS

  • Overview

    ● Pico-ITX SBC 支持 Rockchip RK3399
    ● 支持 HDMI 和 eDP 双显示
    ● 操作系统:Android 7.1
  • Features

    HYPER-RK39-pico-itx-SBC

    HYPER-RK39

    新发布的 IEI HYPER-RK39 Pico-ITX SBC 采用紧凑型设计并配备 Rockchip RK3399 芯片组,提供板载 16GB eMMC 和 2GB LPDDR3 内存。它还具有 4K HDMI 和 eDP 双显示,使其成为智能数字标牌,kiosk 和 POS 应用的理想选择。为了便于定制,HYPER-RK39 预装了 Android 7.1,允许您开发自己的应用程序以满足各种需求。

    RockChip RK3399 处理器

    概述

    ● CPU: Rockchip RK3399 (双核 Cortex-A72 高达 1.8GHz + 四核 Cortex-A53 高达 1.5GHz)
    ● Mali-T864 GPU (比 Mali-T628 多 45%)
    ● 4K UHD H265/H264/VP9
    ● 双 USB Type-C 和 USB 2.0
    ● HDMI 2.0a,带 HDCP 2.2.

    ROCK-RK3399-overview
    Powerful, but low energy

    高性能, 低能耗

    通常,CPU 将运行 A53 以实现低功耗。如果应用程序需要更多的计算能力,A72 CPU 将提高 50% 的性能。

    比 Mali-T628 性能提高 45%

    RK3399 具有更强大的 GPU,支持 4K 分辨率视频解码。

    +45% performance than Mali-T628
    Supported OS

    支持的操作系统

    IEI 产品采用 RK3399 系列 CPU 支持 具有完整 API/SDK 的操作系统,使您可以轻松地在 Android 环境下开发自己的应用程序。
    • Android 7.1 (Android 8.1 即将推出)

    RK3399 的应用

    RK3399 具有高性能、高扩展性、全方位应用的特点,将增强人工智能的能力,协助工业产品的布局。

    application

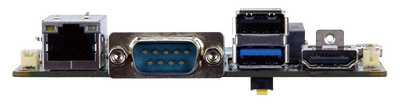

    I/O 接口

    HYPER-RK39-IO
    HYPER-RK39-features

    尺寸

    HYPER-RK39-SBC-Dimension
  • Specifications

    • Hardware Spec.

      Spec Item Description
      System
      CPURockchip RK3399 (Dual-core Cortex-A72 up to 1.8GHz + Quad-core Cortex-A53 up to 1.5GHz)
      MemoryLPDDR3-1866
      Memory Max.2GB
      Physical Characteristics
      Dimensions (LxWxH) (mm)100 X 72
      Net Weight80g
      Storage
      Storage1 x SD/MicroSD card
      1 x eMMC 16GB
      I/O Interface
      Display Output1 x HDMI
      Display Port :eDP
      Ethernet1 x LAN :GbE RJ45 by RTL8211E
      Audio1 x Line in :1x10 pin
      1 x Line out :1x10 pin
      1 x Speaker :1x2 pin
      I/O Interface1 x External RS-232/422/485
      1 x External USB 2.0
      2 x External USB 3.2 Gen1x1
      Expansion1 x PCIe mini Card Slot :Full-size (reserved for WWAN)
      Power
      Power Consumption12V @ 1.2A
      Power Supply1 x 2 pin DC 12V in wafer connector
      Environment
      Operating Temperature-10°C ~ 50°C with air flow
      Storage Temperature-20°C ~ 60°C
      Humidity10% ~ 90%, non-condensing
      Certifications
      Safety & EMCCE/FCC compliant
    • Ordering Info.

      料号 描述
      HYPER-RK39-R10 PICO-ITX SBC with Rockchip 3399 Processor, 2GB LPDDR3 , 16GB eMMC Flash, Android 7.1, HDMI, eDP, GbE LAN, PCIe mini, USB3.0, USB2.0, COM, RoHS
      HYPER-RK39-R10-CN PICO-ITX SBC with Rockchip 3399 Processor, 2GB LPDDR3 , 16GB eMMC Flash, Android 7.1, HDMI, eDP, GbE LAN, PCIe mini, USB3.0, USB2.0, COM, Wi-Fi CN reg, ROHS
      HYPER-RK39-R10-EU PICO-ITX SBC with Rockchip 3399 Processor, 2GB LPDDR3 , 16GB eMMC Flash, Android 7.1, HDMI, eDP, GbE LAN, PCIe mini, USB3.0, USB2.0, COM, Wi-Fi EU reg, ROHS
      HYPER-RK39-R10-TW PICO-ITX SBC with Rockchip 3399 Processor, 2GB LPDDR3 , 16GB eMMC Flash, Android 7.1, HDMI, eDP, GbE LAN, PCIe mini, USB3.0, USB2.0, COM, Wi-Fi TW reg, ROHS
      HYPER-RK39-R10-US PICO-ITX SBC with Rockchip 3399 Processor, 2GB LPDDR3 , 16GB eMMC Flash, Android 7.1, HDMI, eDP, GbE LAN, PCIe mini, USB3.0, USB2.0, COM, Wi-Fi US reg, ROHS
    • Package Contents

      • 1 x Hyper-RK 单板

      • 1 x 2 pin DC 电源线

      • 1 x 散热器组

      • 1 x RTC 电池
