RACK-500AI-C246

5U AI 系统,搭载 Intel® 志强 E-2176G CPU(3.70 GHz,六核,功耗 80W)和 Intel® C246,预装 16 GB ECC DDR4 内存、HDMI、双英特尔 ®PCIe GBE、USB 3.2、iAMT,配有 1 PCIe x16/x4 插槽 BP和一个FSP350,符合 RoHS 规范

End of Life

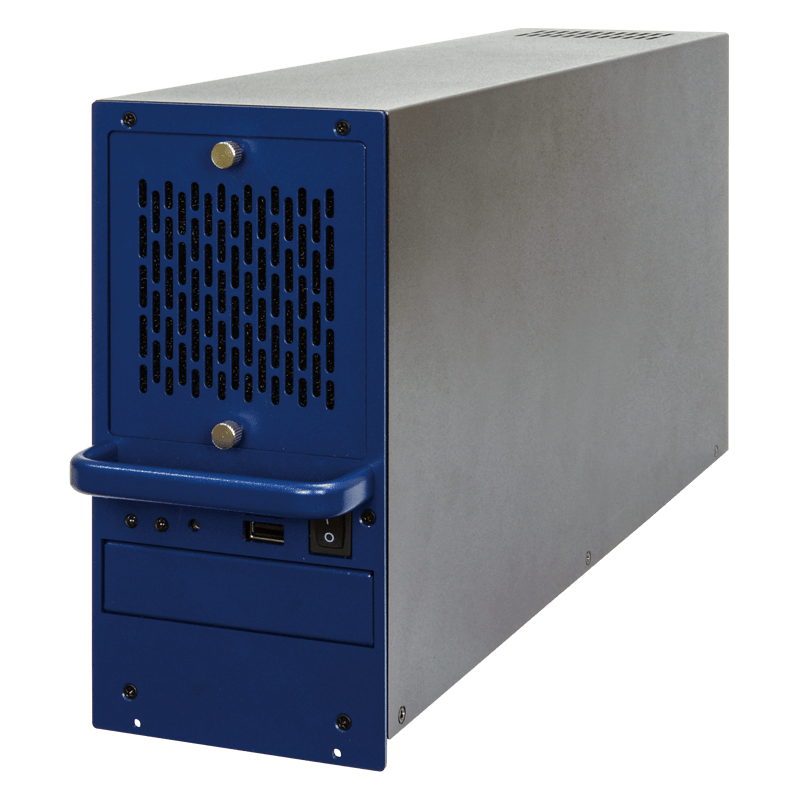

RACK-500AI-C246 AI embedded box pc

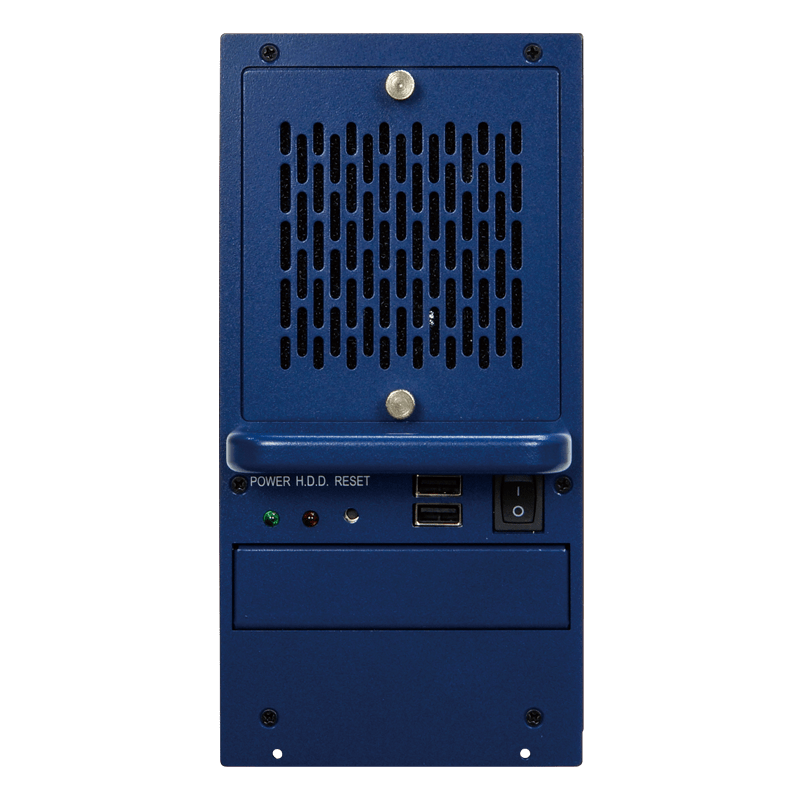

RACK-500AI-C246 AI embedded box pc

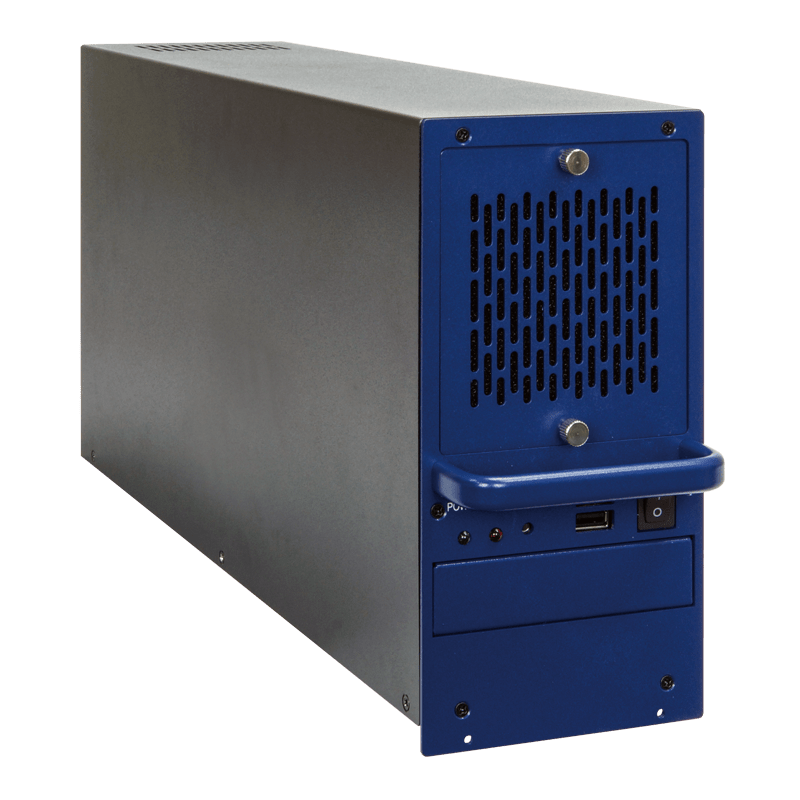

RACK-500AI-C246 AI embedded box pc

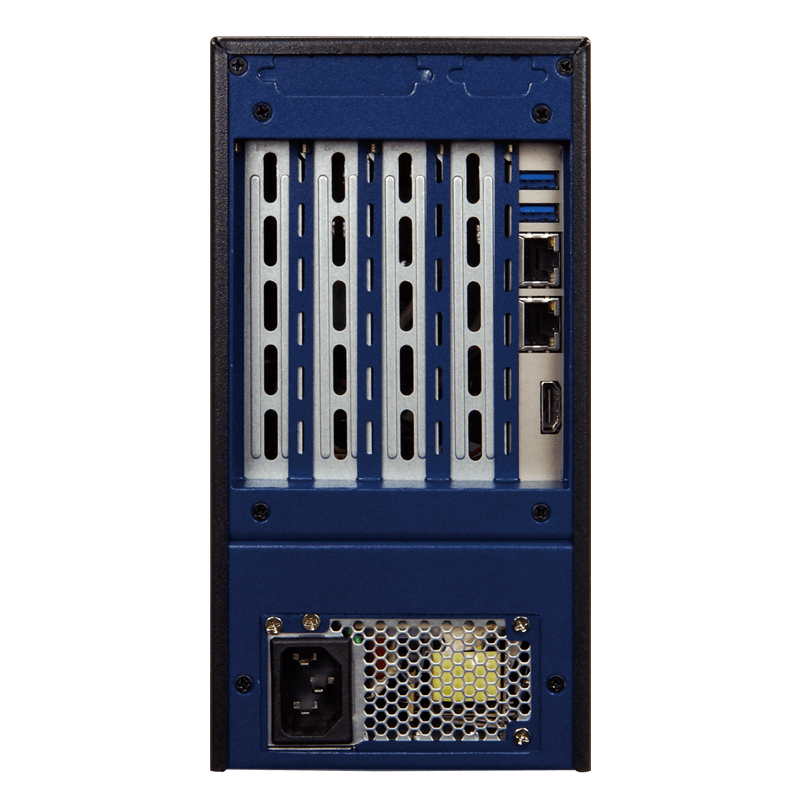

  • RACK-500AI-C246 AI embedded box pc
  • RACK-500AI-C246 AI embedded box pc
  • RACK-500AI-C246 AI embedded box pc

End of Life Notice

* Effective Date: 2023/06/06

» Intel® Coffee Lake C246 芯片组,搭载 Intel® 志强 E-2176G CPU (3.70 Ghz,六核,功耗 80W)
» 1 x 前置 3.5 寸和 1 x 3.5 寸 HDD 驱动器容量
» 集成一个 PCIe x16 和一个 PCIe x4 Gen3 扩展槽(支持最大长度为 338 毫米的 PCIe 附外接卡)
» 灵活扩展硬件

Hardware Spec.

外形尺寸
SBC Form Factor
  • CPU:
    Intel® 志强 E-2176G CPU(3.70 GHz,六核,功耗 80W)
  • 芯片组:
    Intel® C246
  • 系统内存:
    四个 288 针 2666MHz 双通道 DDR4 SDRAM 无缓冲 DIMM,最高支持 64GB ECC 和非 ECC(2 X 8G 预装)
  • 电源:
    ATX 电源(350W PSU)
  • 可靠性:
    操作冲击:半正弦波冲击 5G,11ms,每轴 100 次冲击
    运行振动: MIL-STD-810G 514.6C-1
    安全/EMC: CE/FCC
I/O 接口
I/O 端口
  • I/O 接口
    1 x HDMI™ (高达 4096 x 2304@30Hz)
    2 x USB 3.2 Gen 1 (5Gb/s)
    2 x GbE LAN (Intel® I219LM and I211-AT)
    2 x USB 2.0
  • 内置 I/O 接口
    1 x USB 2.0 端口(A 型180°)
    1 x KB/MS (1x6 引脚)
    1 x RS-422/485 (1x4 引脚, P=2.0)
    2 x USB 3.2 Gen 1 (5Gb/s) (2x10 针脚)
    3 x RS-232 (2x5 引脚, P=2.54)
    6 x SATA 6Gb/s (支持 0/1/5/10 supported)
    6 x USB 2.0 (2x4 针脚, P=2.54)
扩展槽
扩展槽 1 x PCIe *16 插槽
1 x PCIe *4 插槽
1 x 2280 M key (PCIe x4)
系统
冷却方式/系统风扇系统风扇
驱动托架 1x 3.5” 6 Gb/s SATA 可移动驱动托架(热插拔)
指示灯和按钮
按钮 1 x 电源开关
1 x 复位按钮
指示灯 HDD 和电源
物理特性
结构 重金属
颜色
颜色 海军蓝、黑色
尺寸
尺寸 440.2 mm x 110.6 mm x 221.3 mm(深 x 宽 x 高)
重量
重量 8 kg/11 kg
环境
工作温度 -20°C~+50°C
湿度 10% ~ 95%, 无冷凝
支持操作系统
支持操作系统 Microsoft Windows 10 / Windows 11, Linux

Ordering Information

RACK-500AI-C246-XE/16G/35-R10 5U AI 系统,搭载 Intel® 志强 E-2176G CPU(3.70 GHz,六核,功耗 80W)和 Intel® C246,预装 16 GB ECC DDR4 内存、HDMI、双英特尔 ®PCIe GBE、USB 3.2、iAMT,配有 1 PCIe x16/x4 插槽 BP和一个FSP350,符合 RoHS 规范
RACK-500AI-C246-35-R10 5U AI System with Intel® C246, HDMI™, Dual Intel® PCIe GbE, USB 3.1, iAMT, w/ 1 PCIe x16/x4 Slot BP, w/ FSP350, RoHS

Package Contents

Package Content
  • 1 x RACK-500AI-C246 AI System

  • 1 x Chassis Screw
