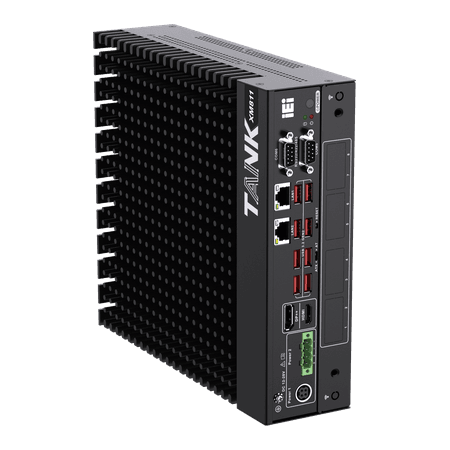

TANK-XM811-D5

高性能英特尔® 酷睿™ 处理器 (Series 2) 及第 14/13/12 代英特尔® 酷睿™ DDR5 无风扇嵌入式工控机

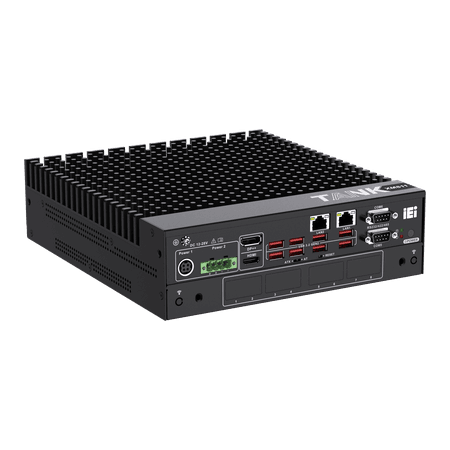

TANK-XM811-D5 left

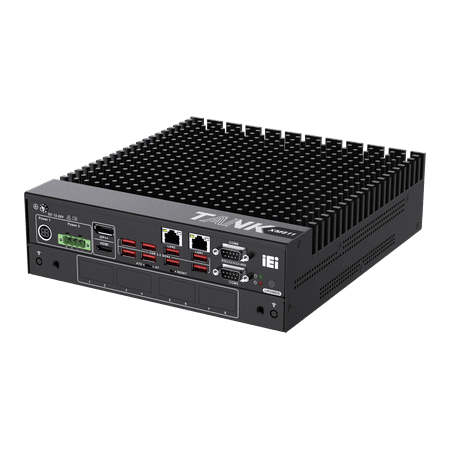

TANK-XM811-D5 right
  • TANK-XM811-D5 left
  • TANK-XM811-D5 right
» 第 12/13/14 代 Intel® Core™（酷睿™）处理器
» Intel® Core™ 处理器（第 2 代系列）（代号：Bartlett Lake-S）
» 2 个 2.5G 以太网口
» 多个 USB 接口与串口
» 提供多种内置扩展板可选，配置灵活
» 提供多种可选配的扩展背板与机箱
» 符合 CE / FCC 认证标准

Specifications

Hardware Spec.

Form factor
SBC Form Factor
  • CPU：
    第 12 / 13 / 14 代 Intel® Core™（酷睿™）处理器
    Intel® Core™ 处理器（第 2 代系列）（代号：Bartlett Lake-S）
  • 芯片组：
    R680E
  • 系统内存：
    2 个 SO-DIMM DDR5 插槽，支持 4800 / 5600 MT/s（实际内存运行频率取决于所搭配的 CPU 型号/规格）
  • 电源输入：
    DC Jack：12V-28V 直流
    Terminal Block：12V-28V 直流
  • 功耗：
    最大功耗：24V @ 4.92A（搭载 Intel® Core™ 7 处理器 251TE 及 32GB 内存）
    典型功耗：24V @ 2.08A（搭载 Intel® Core™ 7 处理器 251TE 及 32GB 内存）
I/O Interface

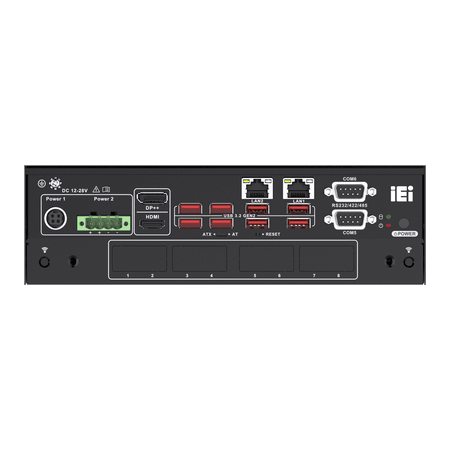

I/O Ports
  • USB 接口：
    8 个 USB 3.2 Gen 2（10Gb/s）
  • 以太网接口：
    1 个 2.5 GbE 网口，采用 Intel® I226LM 控制器
    1 个 2.5 GbE 网口，采用 Intel® I226-V 控制器

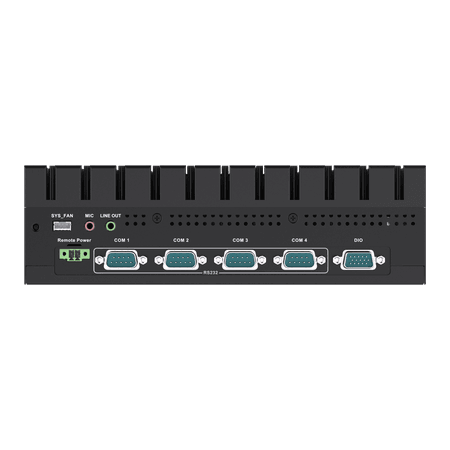

  • 串口：
    2 个 RS-232/422/485
    4 个 RS-232
  • 数字输入/输出：
    12 位（6 进 / 6 出）DB15 接口
  • 音频接口：
    1 个麦克风输入，1 个音频输出
  • 显示接口：
    1 个 HDMI™，1 个 DP++
  • 可信平台模块：
    Intel® PTT（固件 TPM 2.0）
    可选配通过 20-pin 插针连接的 TPM 模块（IEI TPM 模块料号：TPM-IN03）
  • 看门狗定时器：
    可编程 1 ~ 255 秒/分钟
Expansion Slots
Expansion Slots
  • M.2：
    1 个 2280 M-key（支持 PCIe Gen4 x4）
    1 个 2230 E-key（集成 USB 2.0 + PCIe Gen3 x1，支持 vPro 技术）
  • 扩展背板：可选配
System
Cooling method / System Fan 无风扇
具备 1 个 4-pin 外接系统风扇连接器
Drive Bays 2 个 2.5 英寸 SATA 6Gb/s HDD/SSD 盘位（支持 RAID 0/1）



Physical Characteristics
Construction 挤压铝合金
Color
Color 黑色
Dimensions
Dimensions 230.6 x 256.04 x 76.2
Weight
Weight 3.33 / 3.7 kg
Environment
工作温度 -20°C ~ 60°C（搭配风道气流散热，CPU TDP 35W 并配置 SSD 条件下）
-20°C ~ 50°C（搭配风道气流散热，CPU TDP 65W 并配置 SSD 条件下）
相对湿度 10% ~ 95%（无冷凝）
Operating Vibration 符合 MIL-STD-810H 方法 514.8C-I（配置 SSD 条件下）
Operating Shock 符合 IEC 60068-2-27，半正弦波，5G，11ms，冲击 100 次（配置 SSD 条件下）
安规&电磁 CE, FCC
OS Compatible
OS Compatible Microsoft Windows 10 / Windows 11, Linux

Ordering Information

TANK-XM811-D5-i9AD-R10 Ruggedized Fanless Embedded System With Intel® i9-12900TE, 16GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS
TANK-XM811-D5-i7AC-R10 Ruggedized Fanless Embedded System With Intel® i7-12700TE, 8GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS
TANK-XM811-D5-i5AC-R10 Ruggedized Fanless Embedded System With Intel® i5-12500TE, 8GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS
TANK-XM811-D5-C9AD-R10 Ruggedized Fanless Embedded System With Intel® Core™ 9 273PTE, 16GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS
TANK-XM811-D5-C7AD-R10 Ruggedized Fanless Embedded System With Intel® Core™ 7 253PTE, 16GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS
TANK-XM811-D5-C5AD-R10 Ruggedized Fanless Embedded System With Intel® Core™ 5 223PTE, 16GB DDR5 RAM, 1xHDMI, 1xDP++, 2x2.5GbE Lan, 2xRS232/422/485, 4xRS232, 8xUSB3.2, 12xGPIO, 12~28V DC and RoHS

Package Contents

  • 一个安装支架
  • 一个螺丝包
  • 两个凤凰端子
  • 一个SATA线
