Fanless Embedded System with Intel® Solution
请参阅SBC
请参阅SBC
4 x USB3.0
2 x LAN
1 x RS-232/422/485
2 x RS-232
1 x 8位 数字 I/O
2 x HDMI
1 x 输出线
2 x 802.11b/g/n (可选)
4 x USB3.0
2 x LAN
1 x RS-232/422/485
2 x RS-232
1 x 8位 数字 I/O
2 x HDMI
1 x 输出线
2 x 802.11b/g/n (可选)
1 x 全尺寸的PCIe迷你卡插槽(带SIM卡托并支持mSATA)
1 x 半尺寸的PCIe迷你卡插槽
1 x 全尺寸的PCIe迷你卡插槽(带SIM卡托并支持mSATA)
1 x 半尺寸的PCIe迷你卡插槽
无风扇嵌入式系统采用 Intel® Celeron® J1900 处理器
Intel® Celeron® J1900 processor (2 GHz, quad-core, 2 MB cache, TDP=10W)
Intel® Celeron® J1900 processor (2 GHz, quad-core, 2 MB cache, TDP=10W)
1 x USB 3.0 3 x USB 2.0 LAN 1: PCIe GbE by Intel® I210 controller LAN 2: PCIe GbE by Intel® I211 controller 3 x RS-232 1 x RS-422/485 8-bit digital I/O 1 x VGA 1 x Line out 1 x 802.11b/g/n (optional)
1 x USB 3.0 3 x USB 2.0 LAN 1: PCIe GbE by Intel® I210 controller LAN 2: PCIe GbE by Intel® I211 controller 3 x RS-232 1 x RS-422/485 8-bit digital I/O 1 x VGA 1 x Line out 1 x 802.11b/g/n (optional)
1 x Full-size PCIe Mini card slot (supports mSATA) 1 x Half-size PCIe Mini card (only for iRIS)
1 x Full-size PCIe Mini card slot (supports mSATA) 1 x Half-size PCIe Mini card (only for iRIS)
8th Gen Intel® Whiskey Lake-U PoE PD Embedded System
8th Generation Intel® Core™ i5-8365UE
8th Generation Intel® Celeron® 4305UE
8th Generation Intel® Core™ i5-8365UE
8th Generation Intel® Celeron® 4305UE
M.2 2230 A-Key
M.2 2280 M-Key
M.2 2230 A-Key
M.2 2280 M-Key
无风扇嵌入式系统
Intel® Celeron® N3160 processor (up to 2.24GHz, quad-core, 2MB cache, TDP=6W)
Intel® Celeron® N3160 processor (up to 2.24GHz, quad-core, 2MB cache, TDP=6W)
4 x USB 3.0 2 x RJ-45 PCIe GbE by Intel® I210-IT 6 x RS-232, 2 x RS-232/422/485 1 x VGA, 1 x HDMI 1 x Line-out, 1 x Mic-in 1 x 802.11 b/g/n (optional)
4 x USB 3.0 2 x RJ-45 PCIe GbE by Intel® I210-IT 6 x RS-232, 2 x RS-232/422/485 1 x VGA, 1 x HDMI 1 x Line-out, 1 x Mic-in 1 x 802.11 b/g/n (optional)
PCIe Mini:1 x Full size (support mSATA, co-lay SATA), 1 x Half size
PCIe Mini:1 x Full size (support mSATA, co-lay SATA), 1 x Half size

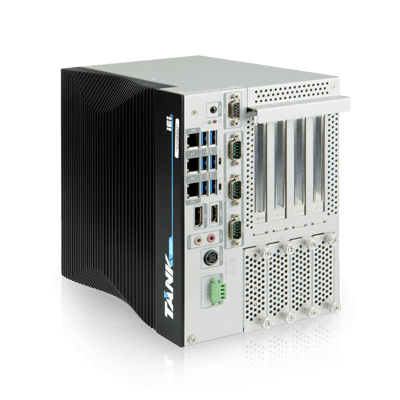

High-Performance 6th/7th Generation Intel® Core™ Processor
Intel 7th Gen Core CPU & Intel® Core™ i7-6700TE (2.4 GHz, quad-core, TDP=35W) Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
Intel 7th Gen Core CPU & Intel® Core™ i7-6700TE (2.4 GHz, quad-core, TDP=35W) Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
●USB: 4 x USB 3.0, 4 x USB 2.0 ●Ethernet: 2 x RJ-45 LAN1 (iRIS): Intel® I210 PCIe controller LAN2: Intel® I219LM PCIe controller ●COM Port: 4 x RS-232 (2 x RJ-45, 2 x DB-9 w/2.5KV isolation protection) 2 x RS-232/422/485 (DB-9) ●Digital I/O: 8 bit Digital I/O, 4 bit input / 4 bit output ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI+DP (Up to 4096x2304@60Hz) 1 x iDP (optional) ●Audio: 1 x Line-out, 1 x Mic-in
●USB: 4 x USB 3.0, 4 x USB 2.0 ●Ethernet: 2 x RJ-45 LAN1 (iRIS): Intel® I210 PCIe controller LAN2: Intel® I219LM PCIe controller ●COM Port: 4 x RS-232 (2 x RJ-45, 2 x DB-9 w/2.5KV isolation protection) 2 x RS-232/422/485 (DB-9) ●Digital I/O: 8 bit Digital I/O, 4 bit input / 4 bit output ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI+DP (Up to 4096x2304@60Hz) 1 x iDP (optional) ●Audio: 1 x Line-out, 1 x Mic-in
●PCIe Mini: 1 x Half-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA) ●Backplane: 2-slot model: 1 x PCIe x16, 1 x PCI 2-slot model: 2 x PCIe x8 4-slot model: 2 x PCIe x8, 2 x PCI, 1 x Full-size PCIe Mni
●PCIe Mini: 1 x Half-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA) ●Backplane: 2-slot model: 1 x PCIe x16, 1 x PCI 2-slot model: 2 x PCIe x8 4-slot model: 2 x PCIe x8, 2 x PCI, 1 x Full-size PCIe Mni

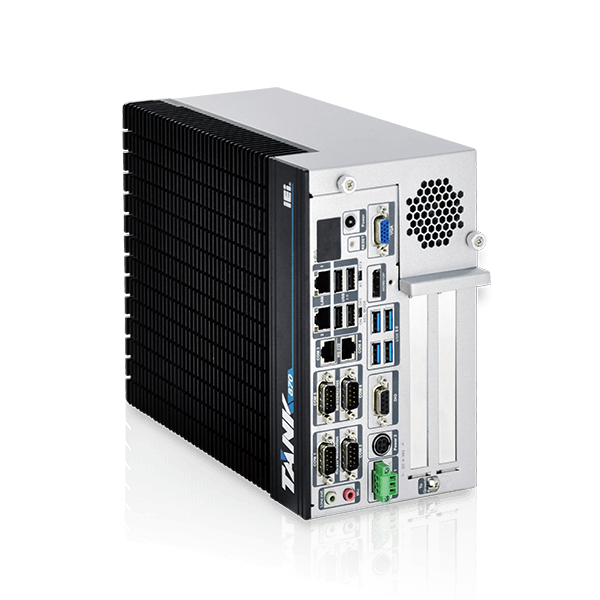

High-Performance 6th/7th Generation Intel® Core™ Processor
Intel 7th Gen Core CPU & Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
Intel 7th Gen Core CPU & Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
●USB: 4 x USB 3.0 ●Ethernet: 2 x RJ-45 PCIe GbE by RTL8111G controller ●COM Port: 2 x RS-232/422/485 (DB-9, w/ 2.5kV isolation protection) ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI 1.4 (up to 3840x2160@30Hz) ●Audio: 1 x Line-out, 1 x Mic-in
●USB: 4 x USB 3.0 ●Ethernet: 2 x RJ-45 PCIe GbE by RTL8111G controller ●COM Port: 2 x RS-232/422/485 (DB-9, w/ 2.5kV isolation protection) ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI 1.4 (up to 3840x2160@30Hz) ●Audio: 1 x Line-out, 1 x Mic-in
●PCIe Mini: 1 x Full-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA) ●Backplane: 3A: 1 x PCIe x16, 2 x PCI 3B: 1 x PCIe x16, 1 x PCIe x4, 1 x PCI
●PCIe Mini: 1 x Full-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA) ●Backplane: 3A: 1 x PCIe x16, 2 x PCI 3B: 1 x PCIe x16, 1 x PCIe x4, 1 x PCI
High-Performance 6th/7th Generation Intel® Core™ Processor
Intel 7th Gen Core CPU & Intel® Core™ i7-6700TE (2.4 GHz, quad-core, TDP=35W) Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
Intel 7th Gen Core CPU & Intel® Core™ i7-6700TE (2.4 GHz, quad-core, TDP=35W) Intel® Core™ i5-6500TE (2.3 GHz, quad-core, TDP=35W)
●USB: 4 x USB 3.0, 4 x USB 2.0 ●Ethernet: 2 x RJ-45 LAN1 (iRIS): Intel® I210 PCIe controller LAN2: Intel® I219LM PCIe controller ●COM Port: 4 x RS-232 (2 x RJ-45, 2 x DB-9 w/2.5KV isolation protection) 2 x RS-232/422/485 (DB-9) ●Digital I/O: 8 bit Digital I/O, 4 bit input / 4 bit output ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI/DP (Up to 3840x2160@30Hz / 4096×2304@60Hz) 1 x iDP (optional) ●Audio: 1 x Line-out, 1 x Mic-in
●USB: 4 x USB 3.0, 4 x USB 2.0 ●Ethernet: 2 x RJ-45 LAN1 (iRIS): Intel® I210 PCIe controller LAN2: Intel® I219LM PCIe controller ●COM Port: 4 x RS-232 (2 x RJ-45, 2 x DB-9 w/2.5KV isolation protection) 2 x RS-232/422/485 (DB-9) ●Digital I/O: 8 bit Digital I/O, 4 bit input / 4 bit output ●Display: 1 x VGA (Up to 1920 x 1200@60Hz) 1 x HDMI/DP (Up to 3840x2160@30Hz / 4096×2304@60Hz) 1 x iDP (optional) ●Audio: 1 x Line-out, 1 x Mic-in
PCIe Mini: 1 x Half-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA)
PCIe Mini: 1 x Half-size PCIe Mini slot 1 x Full-size PCIe Mini slot (supports mSATA, colay with SATA)

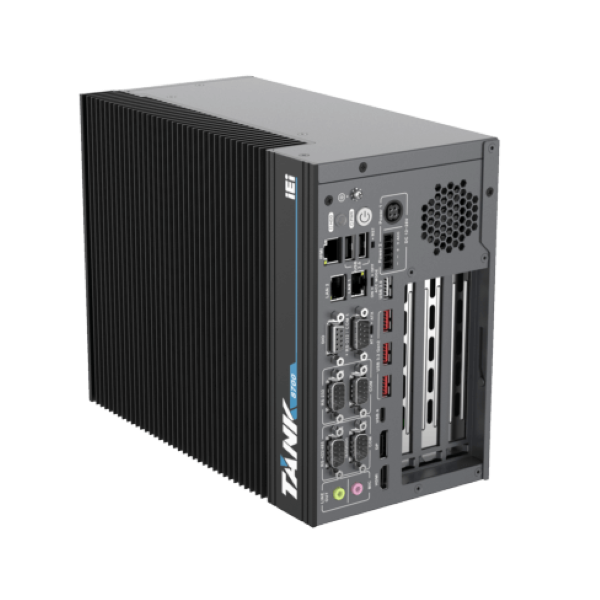

High-Performance 8th/9th Generation Intel® Core™ Processor
8th Gen Intel® Core™ CPU & Intel® Core™ i7-9700TE 1.8GHz (up to 3.8GHz, 8-core, TDP 35W) Intel® Core™ i5-9500TE 2.2GHz (up to 3.6GHz, 6-core, TDP 35W)
8th Gen Intel® Core™ CPU & Intel® Core™ i7-9700TE 1.8GHz (up to 3.8GHz, 8-core, TDP 35W) Intel® Core™ i5-9500TE 2.2GHz (up to 3.6GHz, 6-core, TDP 35W)
●Display: 1 x HDMI 1.4b (up to 4096 x 2304@30Hz) 1 x DP (up to 4096 x 2304@60Hz) ●4 x USB 3.2 Gen1 ●Ethernet: 3 x RJ-45 1 x PCIe GbE by I219 controller 2 x PCIe GbE by I210 controller ●COM Port: 3 x RS-232/422/485 with AFC (DB-9 w/2.5 kV isolation protection) ● Digital I/O: 8 bit Digital I/O (4-input / 4-output) ●Audio: 1 x Mic in, 1 x Line out ●TPM: 1 x TPM 2.0 (2 x 10 pin) (optional)
●Display: 1 x HDMI 1.4b (up to 4096 x 2304@30Hz) 1 x DP (up to 4096 x 2304@60Hz) ●4 x USB 3.2 Gen1 ●Ethernet: 3 x RJ-45 1 x PCIe GbE by I219 controller 2 x PCIe GbE by I210 controller ●COM Port: 3 x RS-232/422/485 with AFC (DB-9 w/2.5 kV isolation protection) ● Digital I/O: 8 bit Digital I/O (4-input / 4-output) ●Audio: 1 x Mic in, 1 x Line out ●TPM: 1 x TPM 2.0 (2 x 10 pin) (optional)
●M.2: 1 x 2230 A key (PCIe x2/ USB2.0) 2 x 2280 M key (PCIe x2) ●PCIe Mini: 1 x Full-size (PCIe/ USB 2.0/ SATA) ●Backplane: 1 x PCIe by 16 1 x PCIe by 1 2 x PCIe by 4
●M.2: 1 x 2230 A key (PCIe x2/ USB2.0) 2 x 2280 M key (PCIe x2) ●PCIe Mini: 1 x Full-size (PCIe/ USB 2.0/ SATA) ●Backplane: 1 x PCIe by 16 1 x PCIe by 1 2 x PCIe by 4

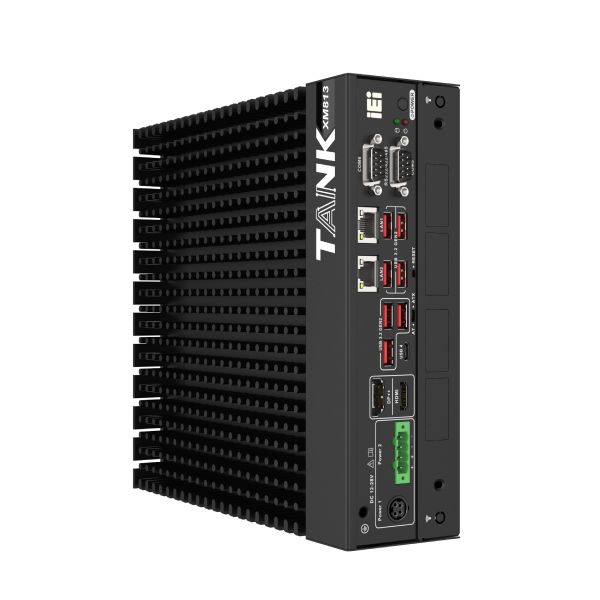

高性能第 10 代 / 第 11 代 Intel® Core™ 处理器无风扇嵌入式计算机
● 10/11 th Gen Intel® Core™ CPU 35/65W Intel® Core™ i3-10320 3.8 GHz (up to 4.6 GHz, quad-core, 65W TDP) Intel® Core™ i5-10500 3.1 GHz (up to 4.5 GHz, 6-core, 65W TDP) Intel® Core™ i5-10500TE 2.3 GHz (up to 3.7 GHz, 6-core, 35W TDP) Intel® Core™ i7-10700E 2.9 GHz (up to 4.5 GHz, 8-core, 65W TDP) Intel® Core™ i7-10700TE 2.0 GHz (up to 4.4 GHz, 8-core, 35W TDP)
● 10/11 th Gen Intel® Core™ CPU 35/65W Intel® Core™ i3-10320 3.8 GHz (up to 4.6 GHz, quad-core, 65W TDP) Intel® Core™ i5-10500 3.1 GHz (up to 4.5 GHz, 6-core, 65W TDP) Intel® Core™ i5-10500TE 2.3 GHz (up to 3.7 GHz, 6-core, 35W TDP) Intel® Core™ i7-10700E 2.9 GHz (up to 4.5 GHz, 8-core, 65W TDP) Intel® Core™ i7-10700TE 2.0 GHz (up to 4.4 GHz, 8-core, 35W TDP)
● USB: 6 x USB 3.2 Gen 2 2 x USB 2.0 ● 网络: 2 x RJ-45: 2 x 2.5 GbE by Intel® I225V (colay I225LM) ● 串口: 2 x RS-232/422/485 4 x RS-232 ● 数字 I/O: 12-bit Digital I/O (6-in/ 6-out) ● 显示: 1 x HDMI 1 x DP++ ● TPM: 支持 Intel PTT ● 看门狗定时器: 可编程 1 ~ 255 秒/分钟
● USB: 6 x USB 3.2 Gen 2 2 x USB 2.0 ● 网络: 2 x RJ-45: 2 x 2.5 GbE by Intel® I225V (colay I225LM) ● 串口: 2 x RS-232/422/485 4 x RS-232 ● 数字 I/O: 12-bit Digital I/O (6-in/ 6-out) ● 显示: 1 x HDMI 1 x DP++ ● TPM: 支持 Intel PTT ● 看门狗定时器: 可编程 1 ~ 255 秒/分钟
M.2: 2 x 2280 M-key (PCle x2) bay (RAID 0/1 support) 背板: 选配
M.2: 2 x 2280 M-key (PCle x2) bay (RAID 0/1 support) 背板: 选配

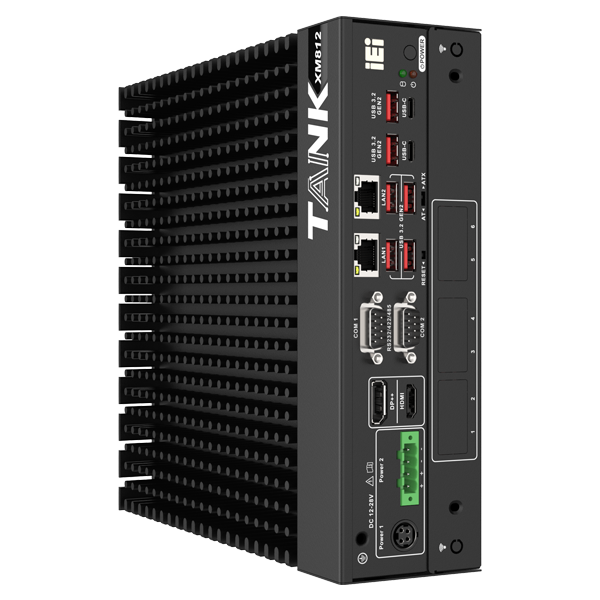

高性能第 12 代 Intel® Core™ 处理器无风扇嵌入式计算机
12th Gen Intel® Core™ CPU 35/65W Intel® Core™ i5-12500TE 1.9GHz (up to 4.3GHz, 6-core, 35W TDP) Intel® Core™ i7-12700TE 1.4GHz (up to 4.6GHz, 12-core, 35W TDP) Intel® Core™ i9-12900TE 1.1 GHz (up to 4.8 GHz, 16-core, 35W TDP)
12th Gen Intel® Core™ CPU 35/65W Intel® Core™ i5-12500TE 1.9GHz (up to 4.3GHz, 6-core, 35W TDP) Intel® Core™ i7-12700TE 1.4GHz (up to 4.6GHz, 12-core, 35W TDP) Intel® Core™ i9-12900TE 1.1 GHz (up to 4.8 GHz, 16-core, 35W TDP)
● USB: 8 x USB 3.2 Gen 2 ● 网络: 2 x RJ-45: 2 x 2.5 GbE by Intel® I225V (colay I225LM) ● 串口: 2 x RS-232/422/485 4 x RS-232 ● 数字l I/O: 12-bit Digital I/O (6-in/ 6-out) ● 显示: 1 x HDMI 1 x DP++ ● TPM: 支持 Intel PTT ● 看门狗定时器: 可编程 1 ~ 255 秒/分钟
● USB: 8 x USB 3.2 Gen 2 ● 网络: 2 x RJ-45: 2 x 2.5 GbE by Intel® I225V (colay I225LM) ● 串口: 2 x RS-232/422/485 4 x RS-232 ● 数字l I/O: 12-bit Digital I/O (6-in/ 6-out) ● 显示: 1 x HDMI 1 x DP++ ● TPM: 支持 Intel PTT ● 看门狗定时器: 可编程 1 ~ 255 秒/分钟
● M.2: 1 x 2280 M-key (PCle x4) 1 x 2230 A-key (USB+PCIe x1, supports vPRO) ● 背板: 选配
● M.2: 1 x 2280 M-key (PCle x4) 1 x 2230 A-key (USB+PCIe x1, supports vPRO) ● 背板: 选配
