» LGA1700 socket 支持 12th/13th/14th generation Intel® Core™ i9/i7/i5/i3/Pentium® /Celeron® Processor 和 Intel Core Processors (Series 2)
» 2 x 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs
» 支持 dual Intel® 2.5GbE 控制器
» 支持 PCIe Gen4 x16, PCIe Gen3 x4, PCIe Gen3 x1 和 M.2 M key 扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Micro-ATX |
| 系统 | |
|---|---|
| CPU | LGA1700 socket supports 12th/13th/14th generation Intel® Core™ i9/i7/i5/i3/Pentium® /Celeron® Processor and Intel Core Processors (Series 2) (Bartlett Lake S) (up to 65W TDP CPU) |
| 内存 | Two 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs |
| 内存上限 | 96GB |
| 散热方案/系统风扇 | 1 x CPU fan connector (1x4 pin) 1 x System fan connector (1x4 pin) |
| 物理特性 | |
|---|---|
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
|---|---|
| 存储 | 4 x SATA : 6Gb/s |

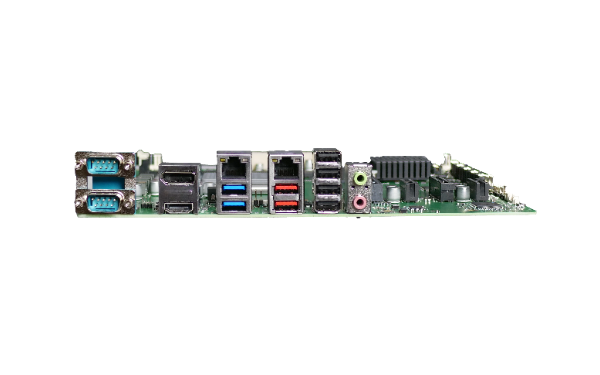

| I/O 接口 | |
|---|---|
| 显示输出 | 1 x HDMI™ : 1.4b (up to 4K @30Hz) |
| 1 x Display Port : 1.4a (up to 4K @60Hz) | |
| 1 x iDPM : 适用于 IEI module | |
| 网络 | 2 x LAN - LAN1: Intel® I219-LM controller LAN2: Intel® I226V 2.5GbE controller |
| I/O接口 | 2 x 外部RS-232/422/485 : RS-485 支持 AFC |
| 4 x 内部RS-232 : 2x5 pin, P=2.54 | |
| 4 x 外部 USB 2.0 : Type-A | |
| 2 x 外部 USB 3.2 Gen1x1 : Type-A (5Gb/s) | |
| 2 x 内部 USB 2.0 : 2x4 pin, P=2.54 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 2 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 扩展 | 1 x PCIe x16 : Gen4 x16 with x16 Signal |
| 1 x PCIe x4 : Gen3 x4 open-end | |
| 2 x PCIe x1 : Gen3 x1 | |
| 1 x M.2(NGFF) : M Key (2280, PCIe x1) | |
| 电源 | |
|---|---|
| 电源功耗 | TBD |
| 电源供电 | ATX/AT power supply 支持 AT/ATX 模式 ErP/EuP Compliant |
| 环境 | |
|---|---|
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information

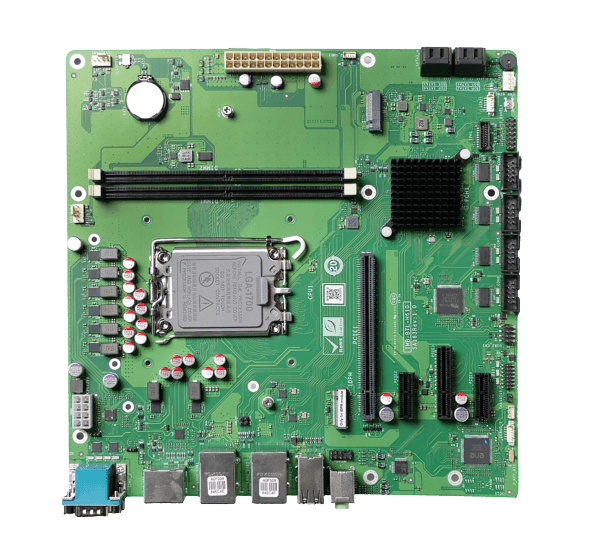

| IMB-BTL-H610-R10 | micro ATX motherboard supports LGA1700 12/13/14th Intel® Core™ i9/i7/i5/i3, Celeron® and Pentium® processor & Intel Core (Series 2)(Bartlett Lake S), DDR5, Triple displays, dual LAN, M.2, USB 3.2, SATA 6Gb/s and RoHS |
