IMBA-Q470

ATX工业主板支持LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 处理器, DDR4内存,独立三显,双 2.5GbE网络, M.2, USB 3.2, SATA 6Gb/s和高清音频等扩展接口，符合RoHS

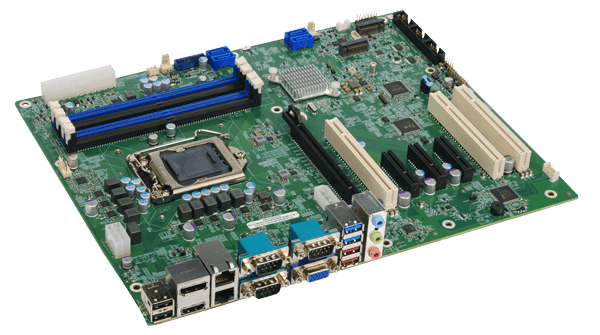

IMBA-Q470 ATX motherboard

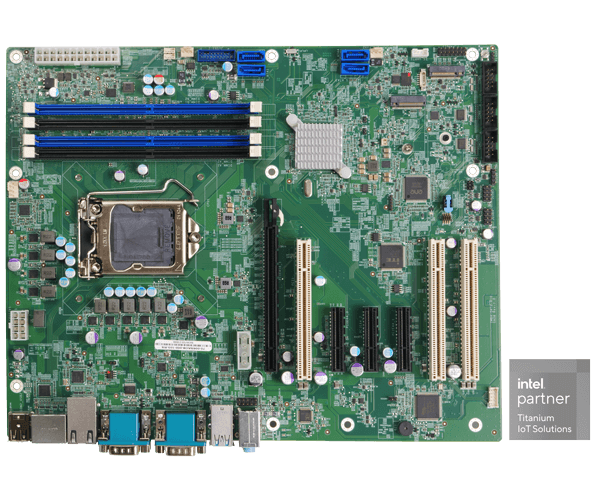

IMBA-Q470 ATX motherboard
  • IMBA-Q470 ATX motherboard
  • IMBA-Q470 ATX motherboard
1.LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器
2.双通道DDR4 2933MHz
3.支持HDMI™,DP,VGA
4.支持 M.2 A key 做 WLAN 扩展, M key 做 PCIe NVMe 存储

Scroll to features

硬件概述

增强的CPU和显示性能

先进的连接

支持Windows 11

硬件概述

增强的CPU和显示性能

先进的连接

支持Windows 11

专为高性能边缘计算而打造

  • 5 x USB 2.0 pin header
  • 1 x RS-232/422/485
    2 x RS-232
  • 前面板
  • 1 x M.2 2242/2280
    M key (PCIe 3.0 x4)
  • 1 x M.2 2230 A key
    (PCIe 3.0 x1 + USB 2.0)
  • 4 x SATA 6Gbps
    (RAID 0/1/5/10)
  • Intel® Q470 /
    Q470E
  • I2C & SMBus
  • 4 x 288-pin 2933MHz
    双通道无缓存
    DDR4 SDRAM DIMMs
  • LGA1200插槽支持第10代/11代 Intel® Core™, Pentium® ， Celeron® 处理器
  • DIO
  • 1 x PCIe x16 slot
    3 x PCIe x4 slots
    3 x PCI slots
  • Audio Jack

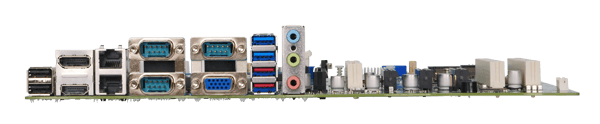

  • 2 x USB 3.2 Gen 1 ports
    2 x USB 3.2 Gen 2 ports
  • VGA
  • 2 x RS-232 ports
  • RS-232/422/485 port
  • 2 x Intel® I225V
    2.5G网络
  • HDMI™
  • DP
  • 2 x USB 2.0
  • 1
    5 x USB 2.0 header
  • 2
    1 x RS-232/422/485
    2 x RS-232
  • 3
    前面板
  • 4
    1 x M.2 2242/2280
    M key (PCIe 3.0 x4)
  • 5
    1 x M.2 2230 A key (PCIe 3.0 x1 + USB 2.0)
  • 6
    4 x SATA 6Gbps (RAID 0/1/5/10)
  • 7
    Intel® Q470/Q470E
  • 8
    I2C & SMBus
  • 9
    4 x 288-pin 2933MHz 双通道无缓存 DDR4 SDRAM DIMMs
  • 10
    LGA1200插槽支持第10代/11代 Intel® Core™, Pentium® ， Celeron® 处理器
  • 11
    DIO
  • 12
    1 x PCIe x16 slot 3 x PCIe x4 slots 3 x PCI slots
  • 13
    Audio jacks
  • 14
    2 x USB 3.2 Gen 1 ports
    2 x USB 3.2 Gen 2 ports
  • 15
    VGA
  • 16
    2 x RS-232 ports
  • 17
    RS-232/422/485 port
  • 18
    2 x Intel® I225V
    2.5G 网络
  • 19
    HDMI™
  • 20
    DP
  • 21
    2 x USB 2.0

增强的CPU和显示性能

第10代/11代Intel® Core™处理器

IEI IMBA-Q470工业主板支持第10代和11代Intel® Core™处理器，性能比第 9 代 i5 处理器提升高达 80%。 第 10 代Intel® Core™平台支持多达 10 个内核，性能优于 Coffee Lake-Refresh。 凭借增加的 I/O 容量和新版的 DDR4-2933 内存支持，这些处理器提供整合工业多种工作负载所需的性能。

由于上述特点，IMBA-Q470适用于边缘计算、工业自动化、医疗设备、机器视觉、自动化测试设备等。

10th Gen Intel® Embedded CPU Support List

LGA1200 插槽中支持多达 10 个内核/20 个线程

插槽 品牌 工艺 核心数/线程数 CPU 处理器基础频率 缓存 功耗 核显 显示基础频率 内存大小 芯片组
FCLGA1200 CoreTM i9 14nm Comet Lake-S 10/20 I9-10900E 2.8 GHz 20MB 65W Intel® UHD Graphics 630 350 MHz DDR4-2933 Q470
10/20 I9-10900TE 1.8 GHz 20MB 35W DDR4-2933
CoreTM i7 8/16 I7-10700E 2.9 GHz 16MB 65W DDR4-2933
8/16 I7-10700TE 2.0 GHz 16MB 35W DDR4-2933
CoreTM i5 6/12 I5-10500E 3.1 GHz 8MB 65W DDR4-2666
CoreTM i5 6/12 I5-10500TE 2.3 GHz 8MB 35W DDR4-2666
CoreTM i3 4/8 I3-10100E 3.2 GHz 9MB 65W DDR4-2666
CoreTM i3 4/8 I3-10100TE 2.3 GHz 9MB 35W DDR4-2666
Pentium® 2/4 G6400E 3.8 GHz 4MB 58W DDR4-2400
Pentium® 2/4 G6400TE 3.2 GHz 4MB 35W DDR4-2400
Celeron® 2/2 G5900E 3.2 GHz 2MB 58W DDR4-2400
Celeron® 2/2 G5900TE 3.0 GHz 2MB 35W DDR4-2400

惊人的4K分辨率和三重显示

IMBA-Q470配备了Intel® UHD核显，可以以惊人的4K分辨率显示视频和图像。 在其三个独立的显示端口（VGA+HDMI™+DP）中，HDMI™和DisplayPort都可以支持高达4K的高分辨率。 增强的视觉质量响应了用户的高精度需求。

Display Port 1.2
(4096x2304 @60Hz)

HDMI™ 1.4
(4096x2160 @30Hz)

VGA
(1920x1080 @60Hz)

医疗诊断

AI交通监测

生产线管理

先进的连接

双路Intel® 2.5G网络

IMBA-Q470配备了两个Intel® 2.5GbE控制器，可用于新版性能的路由器。 IMBA-Q470拥有两个2.5GbE端口，具有低延迟、高吞吐量和高性价比的优势， 可以满足大文件传输和高分辨率视频流等带宽密集型要求，是机器视觉和人工智能边缘计算应用的理想选择。

photo description

更低的CPU工作负载

高TCP和UDP吞吐量

食品质量监控

自动光学检测

USB 3.2 Gen 2x1 10 Gb/s

Two USB 3.2 Gen 2x1 (10 Gb/s) ports are integrated to support high density data transmission.

USB 3.2 Gen 2x1 10 Gb/s

Two USB 3.2 Gen 2x1 (10 Gb/s) ports are integrated to support high density data transmission.

M.2 M Key

M.2 A Key

M.2 M Key支持NVME协议SSD

具有PCI Express® 3.0 x4带宽的M.2 2242/80 M-key插槽支持多达32Gbps的数据传输速度。它是安装操作系统或应用程序驱动器以提供快速数据访问的理想选择。

M.2 A Key支持Wi-Fi/蓝牙

M.2 2230 A-key插座支持PCIe/USB模式，用于创建一个快速、经济的Wi-Fi 6和蓝牙5.2解决方案。

PCIeX16

PCI

PCIeX4

PCIeX4

PCIeX4

PCI

PCI

PCIe x16/4 & PCI扩展插槽

IMBA-Q470上有一系列的扩展接口，以满足每个客户的不同需求。 它支持多达三个PCI、三个PCIe x4和一个PCIe x16插槽，可用于安装各种接口卡， 包括运动控制卡、图像采集卡、视频采集卡、I/O卡、通信卡、AI加速器卡和GPU卡。

独立显卡

Mustang-V100-MX8
AI 加速卡

Mustang-T100-T5
AI 加速卡

支持Windows 11

为了符合Windows 11，IEI BIOS启用了基于Intel®固件的TPM功能，Intel®PTT。TPM可以用来加密你的存储硬盘。这保护了你的数据，包括你的身份信息和操作系统文件。此项加密技术还能在物理盗窃的情况下保护你的数据。

arrow-icon
arrow-icon
arrow-icon
了解更多有关Windows 11的信息
arrow-icon
arrow-icon
arrow-icon

Windows 11

V.S

Windows 10
Windows 11 IoT企业版 Windows 10 IoT 企业版，版本 21H2
服务 年度发布会 SAC and LTSC
Kiosk 模式多应用分配访问权限 即将发布 V
统一写入过滤器(UWF)升级 V V
浏览器支持 系统里包括Microsoft Edge，并遵循现代生命周期政策 系统里包括Microsoft Edge，并遵循现代生命周期政策
软实时性 V V
支持 WPA3 H2E V V
Wi-Fi 6E V 不可用的
USB 4.0 V 不可用的

Specifications

Hardware Spec.

尺寸类型
尺寸类型 ATX母板
系统
CPU LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器
芯片组 Intel® Q470/Q470E
内存 4 x 288-pin 2933 MHz 双通道 DDR4 SDRAM 无缓冲 DIMMs ，支持多达至128G
内存上限 支持多达至128G
散热方案/系统风扇 1 x CPU风扇接口 (1x4 pin)
2 x 系统风扇接口 (1x3 pin)
物理特性
尺寸 (LxWxH) (mm) 244mm x 305mm
净重 GW:1200g / NW:700g
存储
存储 4 x SATA
1 x M.2(NGFF) : 1 x M.2 M Key (2240/2280) with PCIe x4
I/O 接口
显示输出 1 x VGA : 高达1920 x 1080 @60Hz
1 x HDMI™ : 高达4096 x 2160@30Hz
1 x Display Port : 高达4096 x 2304 @60Hz
网络 2 x LAN :
LAN1: Intel® I225V 2.5GbE 控制器
LAN2: Intel® I225V 2.5GbE 控制器
音频 1 x Line in
1 x Line out
1 x Mic
1 x Front Audio : 2x5 pin
I/O接口 2 x External RS-232
1 x 外部RS-422/485 : RS-485 支持 AFC
2 x 内部RS-232 : 2x5 pin, P=2.54
1 x 内部RS-232/422/485 : 2x5 pin, P=2.54 ,RS-485 支持 AFC
2 x 外部 USB 2.0 : Type-A
2 x 外部 USB 3.2 Gen1x1 : 5Gb/s(Type-A)
5 x 内部 USB 2.0 : 2x4 pin, P=2.54
2 x 内部 USB 3.2 Gen1x1 : 2x10 pin, p=2.0
1 x DIO : 8位数字 I/O (2x5 pin)
2 x 外部 USB 3.2 Gen2x1 : 10Gb/s（Type-A）
扩展 1 x PCIe x16
3 x PCIe x4
3 x PCI Slot
2 x M.2(NGFF) :
1 x M.2 M-key 2242/2280 (PCIe x4)
1 x M.2 A-key 2230 (PCIe x1 / USB 2.0)
电源
电源功耗 3.3V@1.36A, 5V@14.16A, 12V@7.5A
(Intel® Core™ i9-10900E CPU 搭配4 x 32 GB 3200 MHz DDR4 内存)
电源供电 ATX/AT 电源供电
支持 AT/ATX 模式
符合ErP/EuP
环境
操作温度 0°C – 60°C
存储温度 -30°C – 70°C
Humidity 5% ~ 95%, 无冷凝
认证
Safety & EMC 符合CE/FCC

Ordering Information

IMBA-Q470-R11 ATX motherboard supports LGA1200 Intel® 10th/11th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor, DDR4, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS

Package Contents

Package Content

  • 1 x IMBA-Q470 单板电脑

  • 2 x SATA c线材

  • 1 x I/O 挡片

  • 1 x QIG

Options

CF-115XA-R10High-performance LGA1155/1156/1200 cooler kit, 1U chassis compatible, 73W
CF-1156C-R20LGA1155/1156/1200 cooler kit, 1U chassis compatible, 45W
CF-1156D-R30LGA1155/1156/1200 cooler kit, 1U chassis compatible, 65W
CF-115XE-R10High-performance LGA1155/1156/1200 cooler kit, 95W
CB-USB02Dual port USB cable with bracket, 300mm, P=2.54
19800-010500-200-RSUSB 3.0/USB3.2 cable 450mm with bracket, P=2.0
19800-020100-100-RSRS-232 cable, 230mm, P=2.54
32102-000100-200-RSSATA power cable, MOLEX 8981-4M to SATA15P, 150MM

Download Specs.
