» 支持LGA1700 Intel® 12th/13th Generation Core i9/i7/i5/i3, Pentium and Celeron 处理器（支持高达 125W）
» 双通道DDR4 3200MHz最高支持128GB
» 支持 DVI, VGA and 内部DP++ 三重独显
» 支持1个PCIe x16、2个PCIe x4、1个PCIe x1 扩展插槽
» 支持2个M.2 M key和4个SATA做存储
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | micro ATX |
| 系统 | |
| CPU | LGA1700 插槽支持第 12/13 代 Alder Lake-S/Raptor Lake-S Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器（支持高达 125W TDP CPU） |
| 芯片组 | Intel® Q670/Q670E |
| 内存 | 4 x 288-pin 3200 双通道 DDR4 SDRAM 无缓存 DIMMs, 支持高达128GB |
| 内存上限 | 128GB |
| 散热方案/系统风扇 |
1 x CPU 风扇接口 (1x4 pin) 1 x 系统风扇接口 (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | 700g |
| 存储 | |
| 存储 | 4 x SATA : 支持RAID 0/1/5/10 |
|
2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4) 1 x M Key (2242/2280, PCIe x2) |
|
| I/O 接口 | |
| 显示输出 | 1 x VGA : 高达 1920x1200@60Hz |
| 1 x DVI-I : 高达 1920x1200@60Hz | |
| 1 x DP++ : 高达 4096 x 2304 @60Hz | |
| 网络 |
2 x LAN - LAN1: Intel® I225LM 2.5GbE controller LAN2: Intel® I225-V 2.5GbE controller |
| 音频 |
HD Audio - Realtek ALC888S 高清音频 3 x 音频插孔 (Line-in, Line-out, Mic-in) 1 x 模拟音频 (2x5 pin) |
| I/O接口 | 8 x 内部RS-232 : 2x20 pin, P=2.54 |
| 2 x 内部RS-232/422/485 : 2x5 pin, P=2.54 | |
| 4 x 外部 USB 2.0 (Type A) | |
| 6 x 外部 USB 3.2 Gen1x1 : 5Gb/s(Type A) | |
| 4 x 外部 USB 3.2 Gen2x1 : 10Gb/s(Type A) | |
| 1 x I²C : 1x4 pin | |
| 扩展 | 1 x PCIe x16 : Gen4 slot with x16 Signal |
| 2 x PCIe x4 : Gen4 open-end | |
| 1 x PCIe x1 : Gen3 | |
|
2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4) 支持NVMe存储 1 x M Key (2242/2280, PCIe x2 for SSD) 支持NVMe存储 |
|
| 电源 | |
| 电源功耗 | 3.3V@1.36A, 5V@11.85A, 12V@5.75A, 5VSB@0.38A (Intel® Core™ i9-12900E CPU with two 32 GB 3200 MHz DDR4 memory, EuP mode enabled) |
| 电源供电 |
ATX/AT电源 支持AT/ATX模式 符合 ErP/EuP |
| 环境 | |
| 操作温度 | 0°C~60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information

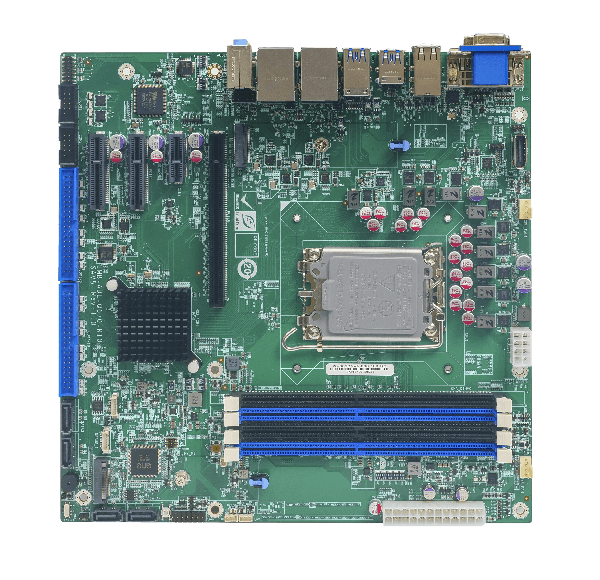

| IMB-ADL-Q670-R10 | micro-ATX motherboard supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
|---|
Package Contents
| Package Content |
|
|---|
