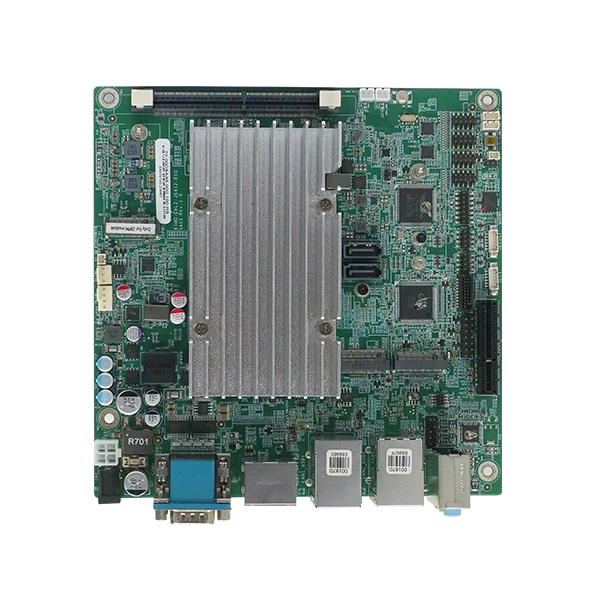

KINO-EHL2

Mini-ITX SBC 支持 Intel® Elkhart Lake Celeron® 板载处理器，支持 HDMI™、DP、iDPM独立三显，SATA 6Gb/s，2个2.5GbE网络，USB 3.2，M.2，12 ~ 28V DC 电源输入，符合 RoHS

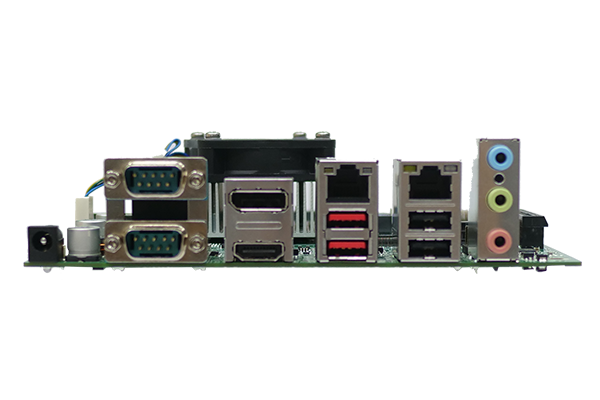

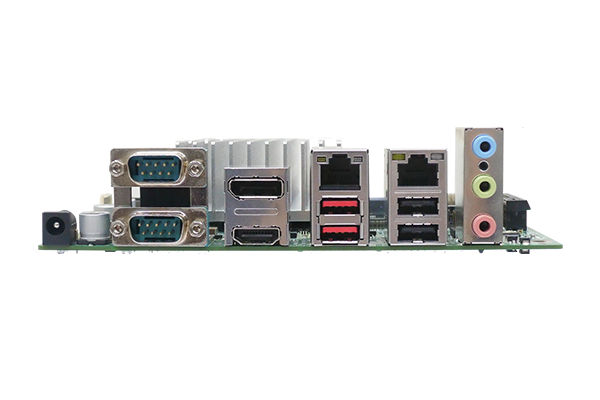

KINO-EHL2 IO
KINO-EHL2 IO

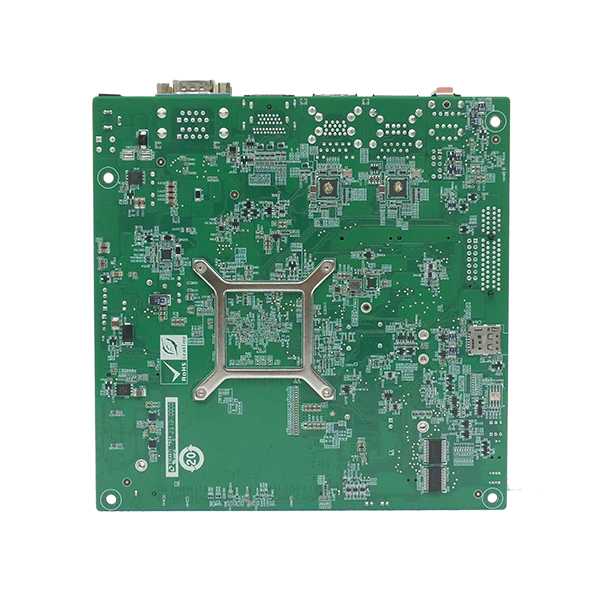

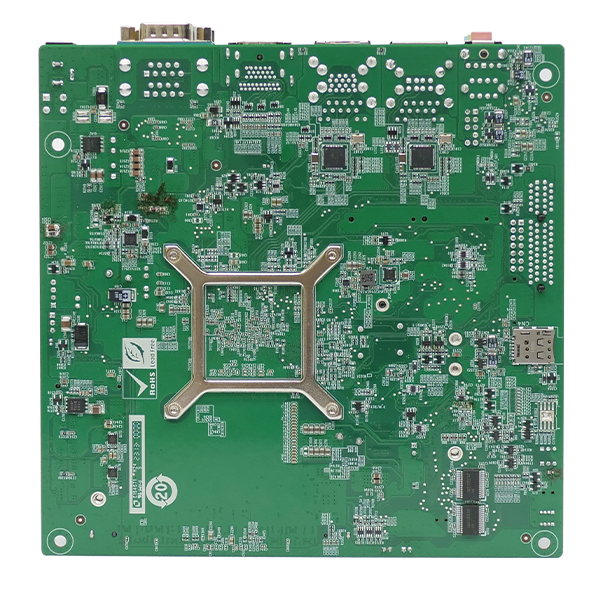

KINO-EHL2 Back
KINO-EHL2 Back

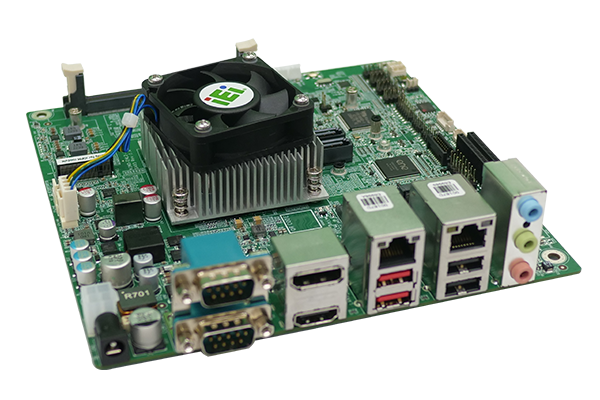

KINO-EHL2 Side

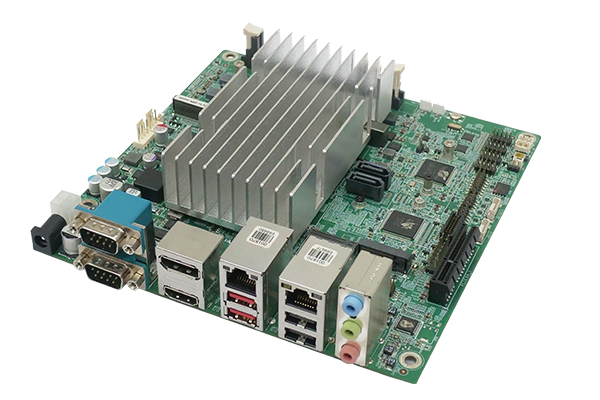

KINO-EHL2 Right side
  • KINO-EHL2 IO
  • KINO-EHL2 IO
  • KINO-EHL2 Back
  • KINO-EHL2 Back
  • KINO-EHL2 Side
  • KINO-EHL2 Right side
» 工业Intel® Elkhart Lake Celeron® J6412 Mini-ITX主板
» 支持HDMI™, DP, iDPM 独立三显
» 支持两个 Intel® i225V 2.5GbE 网络
» 支持一个 PCIe Gen3 x4, M.2 A key 及 M.2 B key扩展
» 支持两个 USB 3.2 Gen2, 六个 USB 2.0, 四个 RS-232, 两个 RS-422/485

Specifications

Hardware Spec.

系统
CPU Mini-ITX SBC 支持 Intel® Elkhart Lake Celeron® J6412 板载处理器，支持HDMI™、DP、iDPM 独立三显，SATA 6Gb/s，2个 2.5GbE 网络，USB 3.2，M.2，12 ~ 28V DC 电源输入，符合RoHS
内存 260-pin 3200 MHz DDR4 SO-DIMM
内存上限 16GB
散热方案/系统风扇 1 x CPU风扇接口(1x4 pin)
1 x 系统风扇接口(1x3 pin)
存储
存储 1 x SATA : 6Gb/s 带 5V SATA 电源连接器
1 x M.2(NGFF) : B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0)
I/O 接口
显示输出 1 x HDMI™ : 高达 4096 x 2160@30Hz
1 x Display Port : 高达 4096 x 2160@60Hz
1 x iDP : IEI iDPM 3040 槽位 (仅支持IEI eDP/LVDS/VGA 模块)
网络 2 x LAN -
LAN1: Intel® I225V/I226V 2.5GbE 控制器
LAN2: Intel® I225V/I226V 2.5GbE 控制器
音频 HD Audio - Realtek ALC888S HD Audio codec :
3 x Audio Jack (Line-in, Line-out, Mic-in)
1 x Analog audio (2x5 pin)
I/O接口 2 x External RS-232
2 x 内部RS-232 : 2x5 pin, P=2.00
2 x 内部RS-232/422/485 : 2x5 pin, P=2.00
2 x 外部 USB 2.0 : 2x4 pin, p=2.00
4 x 内部 USB 2.0 : 2x4 pin, P=2.00
1 x DIO : 12位数字 I/O (2x7 pin)
2 x 外部 USB 3.2 Gen2x1 : 10Gb/s
扩展 1 x PCIe x4 : PCIe Gen3 x1 signal
2 x M.2(NGFF) -
1 x M.2 B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0)
1 x On-board SIM card socket (hinge type) for M.2 B key
Other Features
TPM Intel® PTT(TPM 2.0)
电源
电源功耗 12V@3.23A, 19V@2.15A, 24V@1.74A, 28V@1.53A (Intel® Celeron® J6412 2.0GHz with 32GB 3200MHz DDR4 memory and EUP enabled)
电源供电 12 ~ 28V DC电源输入
1 x 内部电源接口 (2x2 pin)
1 x 外部DC 电源接口 (Ø2.5mm)
符合ErP/EuP
环境
操作温度 -10°C ~ 60°C
存储温度 -30°C ~ 70°C
Humidity 5% ~ 95%, 无冷凝
认证
Safety & EMC 符合 CE/FCC

Ordering Information

KINO-EHL2-J6412-R10 Mini-ITX SBC supports Intel® Elkhart Lake Celeron® J6412 on-board SoC with Triple Independent Display, HDMI, DP,iDPM, SATA 6Gb/s, Dual 2.5GbE, USB 3.2, M.2, 12~28V DC input and RoHS

Package Contents

Package Content

  • 1 x KINO-EHL2 主板

  • 1 x SATA 线材

  • 1 x I/O 挡片

  • 1 x QIG
