» 支持LGA1200 Intel® 10th/11th Generation Core i9/i7/i5/i3, Pentium and Celeron 处理器（支持高达 65W）
» 双通道 DDR4 2933 MHz 内存，支持高达 64GB
» 支持 DVI﹑VGA 和内部DP++ 三重独显
» 支持 1个PCIe x16 和 1个PCIe x1 扩展插槽
» 支持1个 M.2 M key 和 4个SATA 做存储
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | 微型ATX母板 |
| 系统 | |
| CPU | LGA1200 插槽支持第 10/11 代 Intel® Core™ i9/i7/i5/i3﹑Pentium® 及 Celeron® 处理器（支持高达 65W TDP CPU） |
| 芯片组 | Intel® H420E |
| 内存 | 2 x 288-pin 2933 DDR4 无缓存 SDRAM DIMMs, 支持高达 64GB |
| 内存上限 | 64GB |
| 散热方案/系统风扇 |
1 x CPU 风扇接口 (1x4 pin) 1 x 系统风扇接口 (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | 700g |
| 存储 | |
| 存储 | 4 x SATA |

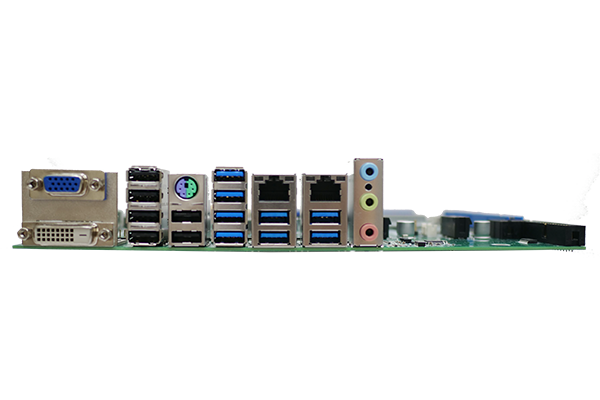

| I/O 接口 | |
| 显示输出 | 1 x VGA : 高达 1920 x 1080@60Hz |
| 1 x DVI-D : 高达 2560 x 1600@60Hz | |
| 1 x Display Port : 内置，高达 3840 x 2160@60Hz | |
| 网络 |
2 x LAN - LAN1: Intel® I225-V/I226-V GbE controller LAN2: Intel® I225-V/I226-V GbE controller |
| 音频 |
1 x HD Audio : Realtek ALC888S 高清音频 3 x 音频插孔 (Line-in, Line-out, Mic-in) 1 x 模拟音频 (2x5 pin) |
| I/O接口 |
10 x 内部RS-232 - 2 x 2*20 pin, P=2.54 2 x 2*5 pin, P=2.54 |
| 6 x 外部 USB 2.0 : Type A | |
| 8 x 外部 USB 3.2 Gen1x1 : 5 Gb/s (Type A) | |
| 1 x PS/2 : for KB/MS | |
| 1 x LPT : 2*13 pin | |
| 扩展 | 1 x PCIe x16 : Gen3 x16 slot |
| 1 x PCIe x1 : Gen3 x1 slot | |
| 1 x M.2(NGFF) : M key 2242/2280 (PCIe Gen3 x2) | |
| 电源 | |
| 电源功耗 |
3.3V@1.59A, 5V@10.18A, 12V@6.84A, 5VSB@0.23A (10th Gen. Intel® Core® i9-10900E 2.80 GHz 65W CPU with 32GB 2933MHz DDR4 memory, EUP enabled) |
| 电源供电 |
ATX/AT电源 支持AT/ATX模式 符合 ErP/EuP |
| 环境 | |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| IMB-H420-R11 | Micro-ATX motherboard supports LGA1200 Intel® 10th/11th Gen. Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, triple displays, dual 2.5GbE LAN, M.2, 6 USB 3.2,8 USB 2.0,10 COM, SATA 6Gb/s, HD Audio and RoHS |
|---|
Package Contents
| Package Content |
|
|---|
