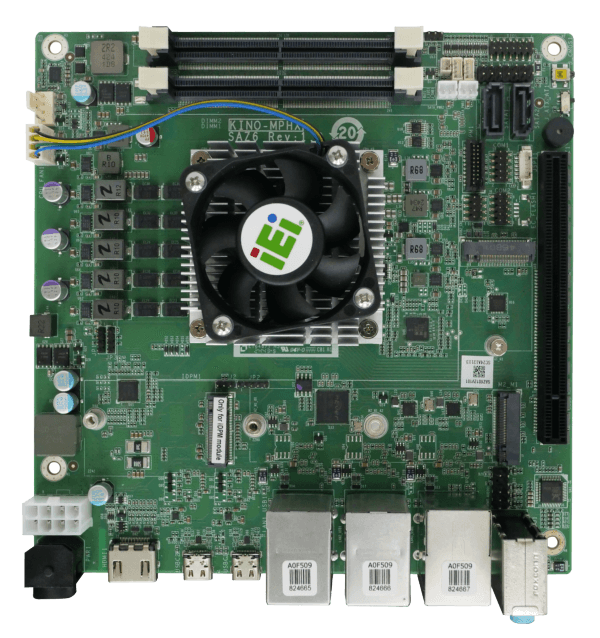

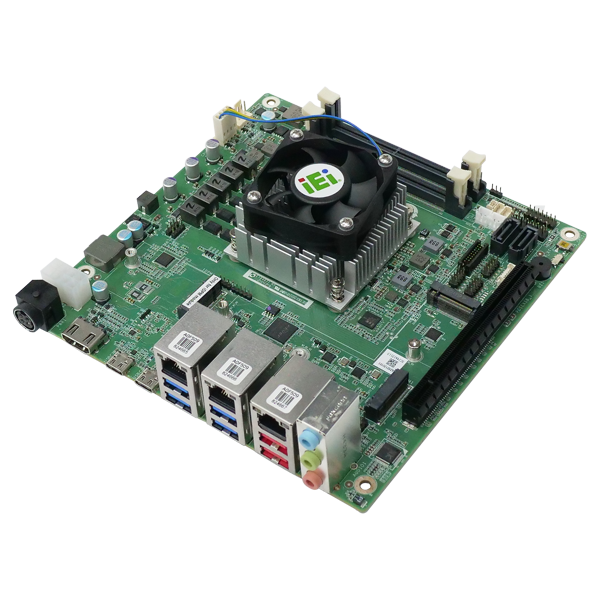

1. Mini-ITX SBC 支持 AMD Ryzen™ 7040 & 8040 系列移动处理器
2. 两个 262-pin 5600 DDR5 SO-DIMM 支持高达64GB
3. 四重独显: USB4, HDMI, iDPM
4. 支持三个REALTEK RTL8125BG-CG 2.5GbE 控制器
5. 支持 PCIe Gen4 x16, M.2 M key 和 M.2 A key 扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Mini-ITX |
| 系统 | |
| CPU | AMD Ryzen™ 7040 & 8040 Series mobile processors |
| 内存 | 支持两个 262-pin 5600 MHz Dual-Channel DDR5 SO-DIMM，高达 64GB |
| 散热方案/系统风扇 |
1 x CPU fan connector (1x4 pin) 1 x System fan connector (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 净重 | GW: 900g / NW: 700g |
| 存储 | |
| 存储 | 2 x SATA : 6Gb/s |

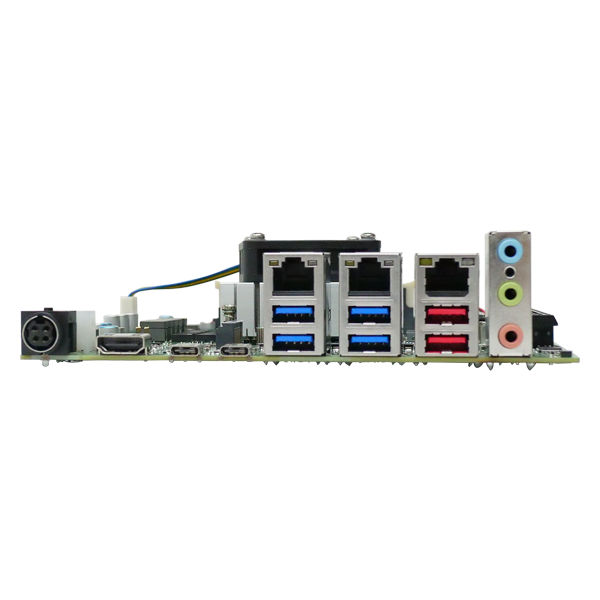

| I/O 接口 | |
| 显示输出 | 1 x HDMI™ : 高达 4096 x 2304 @30Hz |
| 1 x iDPM : iDPM 3040 slot (支持 IEI iDPM module) | |
| 网络 |
3 x LAN - LAN1: REALTEK RTL8125BG-CG 2.5GbE 控制器 LAN2: REALTEK RTL8125BG-CG 2.5GbE 控制器 LAN3: REALTEK RTL8125BG-CG 2.5GbE 控制器 |
| 音频 |
1 x HD Audio - Realtek ALC888S HD Audio codec 2 x Audio jack (Line-out, Mic-in) 1 x Front audio (2x5 pin) |
| I/O接口 | 2 x 内部RS-232/422/485 : 2x5 pin, P=2.0 |
| 2 x 内部 USB 2.0 : 2x4 pin, P=2.0 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 2 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 4 x External USB 3.2 Gen1x2 : Type-A, 5Gb/s | |
| 扩展 | 1 x PCIe x16 : (Slot1) with x8 Signal Gen4 |
|
1 x M.2(NGFF) - 1 x M.2 M key (2242/80, PCIe Gen4 X 4) 1 x M.2 A key (2230, PCIe Gen4 x1 & USB 2.0) |
|
| 电源 | |
| 电源功耗 |
12V@11.599A (AMD Ryzen 9 8945HS CPU 和 32GB DDR5 5600 内存) |
| 电源供电 |
支持 AT/ATX mode 12VDC ErP/EuP Compliant |
| 环境 | |
| 操作温度 | 0°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| KINO-MPHX-87A-R10 | Mini-ITX SBC with AMD Ryzen™ 5 8845HS mobile Processors,DDR5 SO-DIMM, Triple Display,Triple Intel 2.5GbE,USB3.2,M.2,RoHS |
|---|---|
| KINO-MPHX-85A-R10 | Mini-ITX SBC with AMD Ryzen™ 5 8645HS mobile Processors,DDR5 SO-DIMM, Triple Display,Triple Intel 2.5GbE,USB3.2,M.2,RoHS |
Package Contents
| Package Content |
|
|---|
