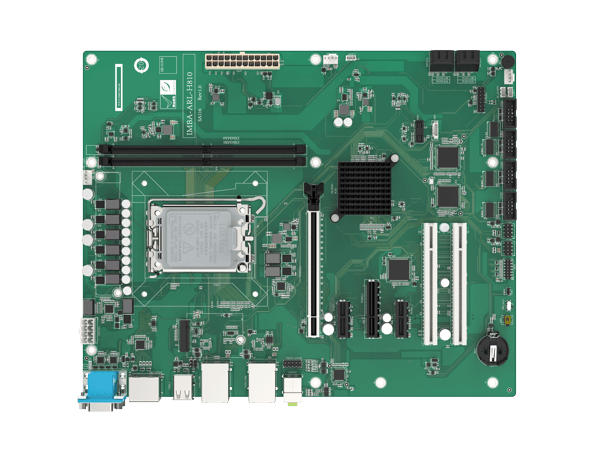

IMBA-ARL-H810
» High-Performance Intel® Core™ Ultra Processors (Series 2) (高达 65W TDP CPU)
» 两个 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered, Clocked Unbuffered DIMM (CUDIMM 支持 6400MHz) 支持高达 96GB
» 三重独立显示： HDMI™, DP 和 iDPM
» 支持 Dual Intel® I226V/I219 LM 2.5GbE 控制器
» 支持 PCIe Gen4 x1, PCIe Gen4 x4, PCIe Gen5 x16 和 PCI 扩展
Resources
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | ATX |
| 系统 | |
| CPU |
高性能Intel® Core™ Ultra 处理器 (Series 2) (高达 65W TDP CPU) |
| 芯片组 | Intel® H810 |
| 内存 | Two 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered, Clocked Unbuffered DIMM(CUDIMM 支持 6400MHz) 支持高达 96GB |
| 散热方案/系统风扇 |
1 x CPU fan connector (1x4 pin) 1 x System fan connector (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
| 存储 | 4 x SATA : 4 x SATA 6Gb/s |
| I/O 接口 | |
| 显示输出 | 1 x HDMI™ 2.0 (高达 4K@60Hz) |
| 2 x Display Port 1.4 (高达 4K@60Hz) | |
| 1 x iDPM 3040 slot (only for IEI eDP/LVDS/VGA module) | |
| 网络 |
2 x LAN - LAN1: Intel® I219 LM 控制器 LAN2: Intel® I226V 2.5GbE 控制器 |
| 音频 |
HD Audio : Realtek ALC888S HD codec 2 x Audio Jack (Line-out, Mic-in) on rear IO 1 x Analog audio (2x5 pin) |
| I/O接口 | 2 x 外部RS-232/422/485 : RS-485 支持 AFC |
| 4 x 内部RS-232 : 2x5 pin, P=2.54 | |
| 2 x 外部 USB 2.0 : Type-A | |
| 2 x 外部 USB 3.2 Gen1x1 : Type-A, 5Gb/s | |
| 4 x 内部 USB 2.0 : 2x4 pin, P=2.00 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 2 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 1 x I²C : 1x4 pin | |
| 扩展 | 1 x PCIe x16 : with Signal Gen5 |
| 1 x PCIe x4 : open-end Gen4 | |
| 2 x PCIe x1 : Gen4 x1 | |
| 2 x PCI Slot | |
| 电源 | |
| 电源功耗 |
3.3V@0.64A,5V@3.63A, 12V@6.49A, 5Vsb@0.53A (Intel Ultra 9 285T with DDR5 4800MHz 32GB memory) |
| 电源供电 |
支持 ATX/AT power 支持 AT/ATX mode ErP/EuP Compliant |
| 环境 | |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 认证 | |
| Safety & EMC | CE/FCC compliant |
| Watchdog Timer | |
| Watchdog Timer |
软件可编程支持 1~255 秒 系统重置 |
Ordering Information
| IMBA-ARL-H810-R10 | ATX motherboard supports LGA1851 Intel® 15th Generation Ultra™ processor, DDR5, Triple independent displays, dual LAN, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
|---|
Package Contents
| Package Content |
|
|---|
