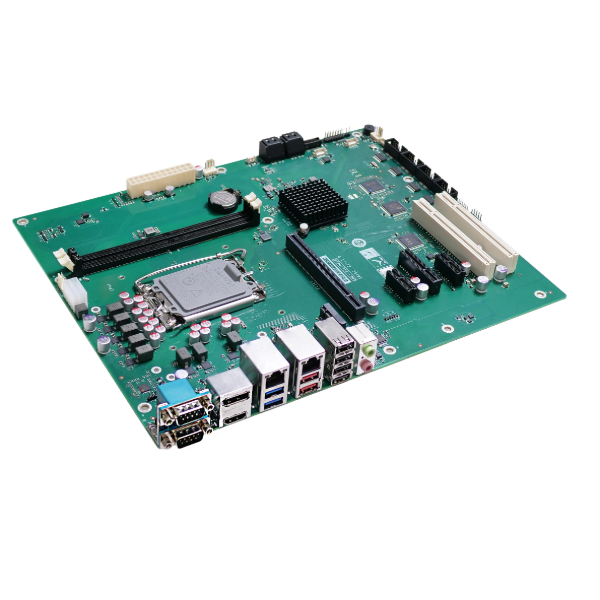

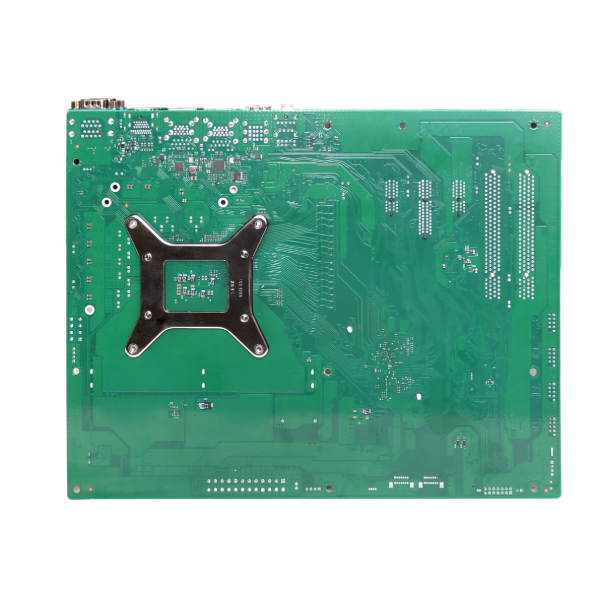

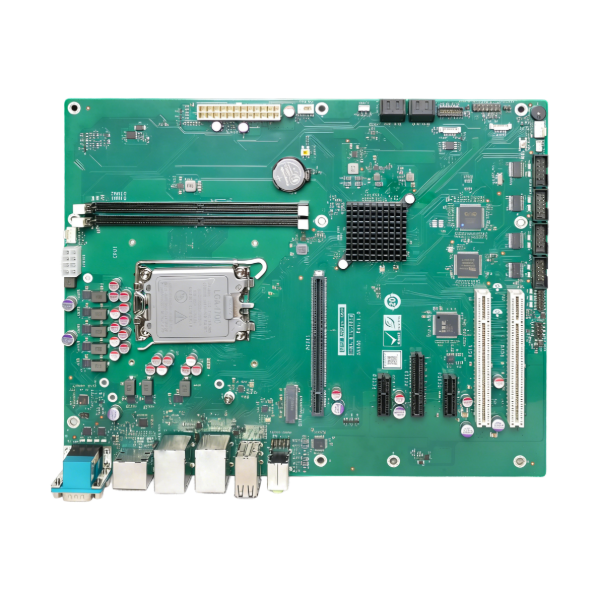

» LGA1700 socket 支持 12th/13th/14th Gen Intel® Core™ rocessors (Alder Lake-S / Raptor Lake-S) and Intel® Core™ 处理器 (Series 2) (Bartlett Lake-S), 高达 65W TDP
» 两个 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs 支持高达 96GB
» 通过 HDMI、DP 和 iDPM 实现三屏独立显示
» 支持 Dual Intel® I226V/I219 LM 2.5GbE 控制器
» Support PCIe Gen4 x1, PCIe Gen4 x4, PCIe Gen4 x16 and PCI expansion
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | ATX |
| 系统 | |
|---|---|
| CPU | LGA1700 socket supports 12th/13th/14th generation Alder Lake-S/Raptor Lake-S/Bartlett Lake Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® Processor (up to 65W TDP CPU) |
| 芯片组 | Intel® H610/H610E |
| 内存 | Two 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs supported up to 96GB |
| 散热方案/系统风扇 | 1 x CPU fan connector (1x4 pin) 1 x System fan connector (1x4 pin) |
| 物理特性 | |
|---|---|
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
|---|---|
| 存储 | 4 x SATA : 6Gb/s |

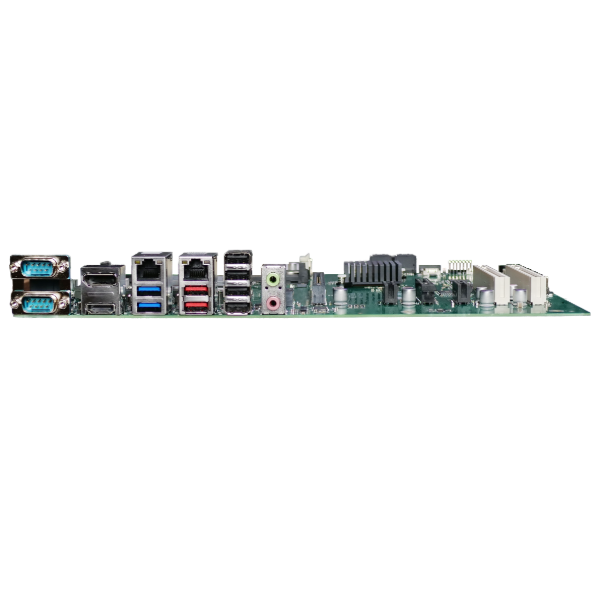

| I/O 接口 | |
|---|---|
| 显示输出 | 1 x HDMI™ : 1.4 (高达 4K@60Hz) |
| 1 x Display Port : 1.4 (高达 4K@60Hz) | |
| 1 x iDPM : 3040 slot (only for IEI eDP/LVDS/VGA module) | |
| 网络 | 2 x LAN - LAN1: Intel® I219 LM 控制器 LAN2: Intel® I226V 2.5GbE 控制器 |
| 音频 | 1 x HD Audio : Realtek ALC888S HD codec 2 x Audio Jack (Line-out, Mic-in) on rear IO 1 x Analog audio (2x5 pin) |
| I/O接口 | 2 x 外部RS-232/422/485 : RS-485 支持 AFC |
| 4 x 内部RS-232 : 2x5 pin, P=2.54 | |
| 4 x 外部 USB 2.0 : Type-A | |
| 2 x 外部 USB 3.2 Gen1x1 : Type-A, 5Gb/s | |
| 2 x 内部 USB 2.0 : 2x4 pin, P=2.00 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 2 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 扩展 | 1 x PCIe x16 : Gen4 x 16 |
| 1 x PCIe x4 : Gen3 x 4 open-end | |
| 2 x PCIe x1 :Gen3 x 1 | |
| 2 x PCI Slot | |
| 电源 | |
|---|---|
| 电源功耗 | TBD |
| 电源供电 | 支持ATX/AT power 支持 AT/ATX mode ErP/EuP Compliant |
| 环境 | |
|---|---|
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| IMBA-BTL-H610-R10 | ATX motherboard supports LGA1700 12/13/14th Intel® Core™ i9/i7/i5/i3, Celeron® and Pentium® processor & Intel Core (Series 2)(Bartlett Lake S), DDR5, Triple displays, dual LAN, M.2, USB 3.2, SATA 6Gb/s and RoHS |
Package Contents
|
