DRPC-W-JL

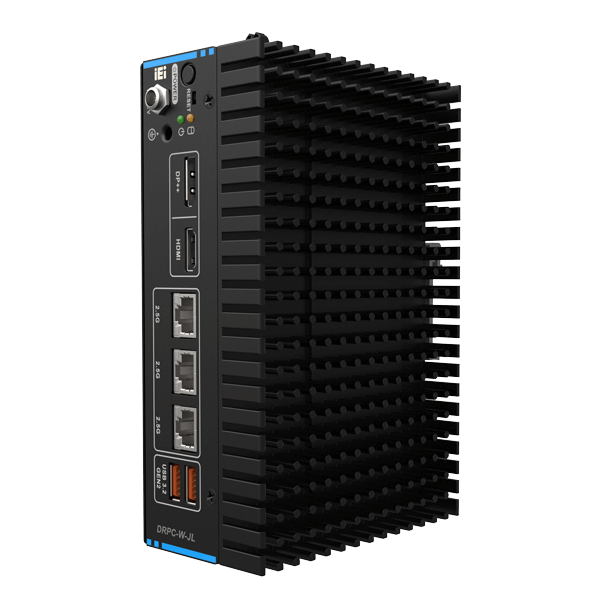

Intel® Jasper Lake 4核解决方案 无风扇DIN导轨嵌入式计算机

DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
  • DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
  • DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
  • DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
  • DRPC-W-JL Fanless DIN-Rail Embedded System Jasper Lake Intel® Celeron™ Solution
» 支持的CPU: Intel® N5105 2.0 GHz (up to 2.9 GHz, quad-core, TDP 10W)
» 支持双独立显示
» 3 x 2.5GbE ports
» 1 x M.2 A Key
» 1 x M.2 B Key (带SIM卡槽)
» 符合 CE/FCC 标准

无风扇 DIN 导轨嵌入式系统

IEI DRPC-W 系列是紧凑型 DIN 导轨安装嵌入式系统,专为 IEI 3.5 英寸单板计算机而设计。其紧凑的尺寸适用于空间有限但需要多个 I/O 连接和增强性能的应用。IEI DRPC-W 系列设计用于处理工厂车间的通信,用于物联网网关、运动和视觉应用。

搭载 Intel® 赛扬四核 N5105处理器,效能性能双提升

DRPC-W-JL无风扇嵌入式系统采用10nm 英特尔®赛扬®四核N5105处理器和英特尔®UHD显卡设计,提供卓越的性能和能源效率。英特尔®赛扬®四核N5105处理器拥有2.0 GHz时钟速度和高达2.90 GHz的睿频,为DRPC-W-JL无风扇嵌入式系统的核心提供动力,与前一代Gemini Lake 相比,性能提高了两倍。

优化尺寸,节省机柜空间

DRPC -W 系列基于 IEI 的工业级 3.5 英寸嵌入式系统,结构紧凑,且不牺牲 I/O 扩展的灵活性,而物联网可扩展传感器连接通常需要这种灵活性。 此外,前置I/O设计,方便柜内安装。

开关柜

自动光学检测机

包装机

电信机柜

交通信号控制箱

上市时间定制

DRPC-W 系列的外壳专为 3.5" 单板计算机而设计。凭借可定制的 I/O 板,DRPC-W 系列允许使用 IEI 广泛的 3.5" SBC、WAFER 系列进行定制以满足各种要求,提供多种平台选项,低功耗到极致性能。 这有助于确保客户应用程序的高效、快速集成。
*项目库定制

易于组装和维护

DRPC-W 系列底板可以轻松打开,为客户提供快速维护和配置服务(CTO)的优势,以减少潜在的营销时间和成本消耗。

» 快速组装所有配件

» 开柜维护步骤简单,如 M.2、硬盘、内存模块

» 系统集成商能快速为最终客户提供本地按订单配置组装服务

可扩展的无线通信支持远程部署

DRPC-W-JL 内置远程和移动部署所需的多种无线连接方式,包括蓝牙、WiFi 和 4G/LTE,可与各种工业物联网设备连接。
*无线M.2模块为选配

-20°C ~ 60°C 宽工作温度范围,抗冲击和震动

DRPC-W-JL 无风扇嵌入式系统的机箱坚固耐用,经过严格的测试和验证确认,可以胜任最复杂的 IoT 计算应用中的核心任务。DRPC-W-TGL 系列获得 CE、FCC 和 CB 等安全认证,在多个国家市场流通,符合严格的 EMC 和安全标准

  • » 宽工作温度范围(-20°C 至 +60°C)
  • » 半正弦波冲击 5G,11ms,每轴 3 次冲击

-20°C

60°C

采用高效散热设计的无风扇系统

DRPC-W-JL 的热设计经过优化,采用针齿散热概念,热传导效率更高。增强了二维热传导并降低了流动阻抗,从而优化系统散热。整体重量也减轻了 35%。此外,减轻的重量增强了振动敏感应用(如 AGV)中的系统可靠性,使 DRPC-W-JL的性能大大优于具有连续平行针片的传统板针式散热器。

超轻超薄的散热方案

高级高效风扇套件释放极致计算能力
极致计算能力

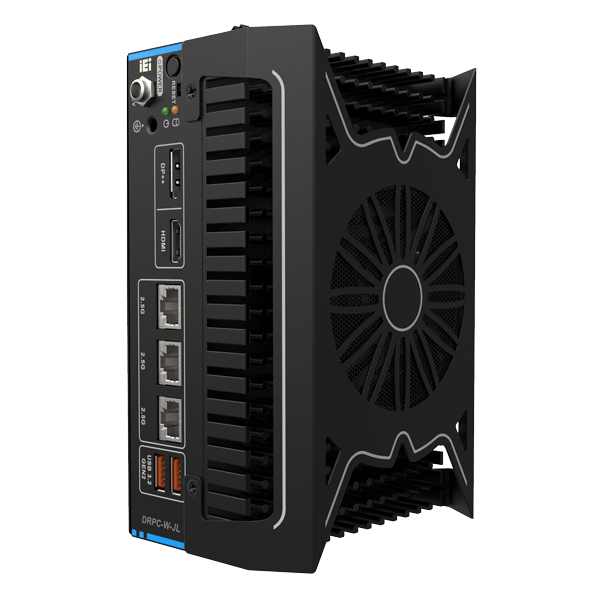

用户可选择在计算密集型应用中加装外置风扇,作为有源散热方案,确保在高温环境中维持系统性能。这种设计还可以防止灰尘或颗粒进入,从而带来高可靠性,并且易于拆卸和清洁。

100% CPU Power

Easy Assembly

Silent Operation

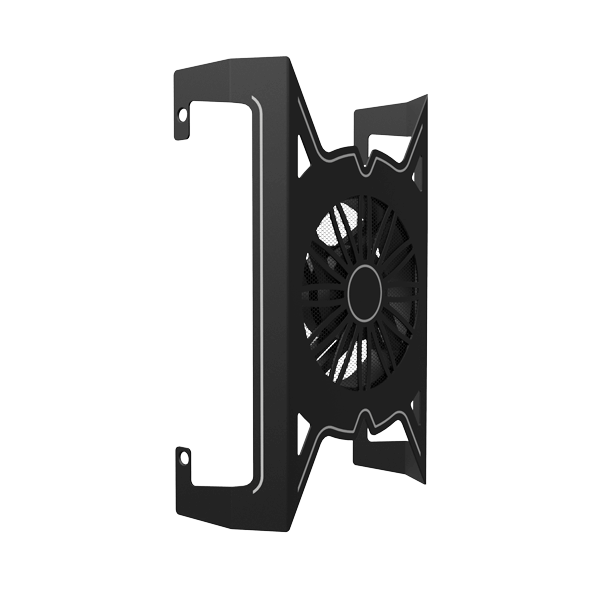

Fan Kit P/N:
SF-DRPC-W-R10

全面 I/O 接口

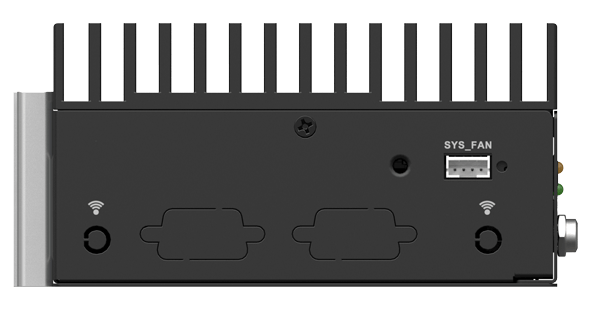

DRPC-W-JL 配备了全面的 I/O 端口,但可能还需要更多连接。为 COM 端口和天线预留的开口最大限度地提高了部署灵活性。

三重 Intel® 2.5GbE 端口

2.5G 板载以太网让网速更上一层,带宽提高了 2.5 倍。DRPC-W-JL 可以满足大文件传输和高分辨率视频流等高带宽需求,是机器视觉和 AI 边缘计算应用的理想之选。

三重 LAN 端口,轻松实现多任务

通过三重 LAN 网配置,DRPC-W-JL 能够连接各种设备,如传感器、多个摄像头、PLC 或其他硬件设备。

10 Gbps USB 3.2 第 2 代端口

带宽比前代增加两倍,且向后兼容 USB 2.0 和 3.0, USB 3.2 协议经过大幅改进后,可满足外部存储设备、RAID 机箱、高分辨率数字摄像头、网络摄像头、视频设备和所有其他 USB 电子设备的各种外设的数据流量需求。

双 4K 显示屏带来沉浸式图形和媒体性能

DRPC-W-JL 配备 Intel® 超高清显卡(450 MHz),视频和图像显示分辨率达到 4K。在其双独立显示端口中,HDMI™ 1.4 和 DisplayPort 1.4 均可支持高达 4K 的高分辨率。The DRPC-W-JL 使制造商能够通过智能工厂和机器自动化流程中的平板显示器或交互式显示器进行更清晰的分析和管理。

三重 Intel® 2.5GbE 端口

10 Gbps USB 3.2 第 2 代端口

双 4K 显示屏带来沉浸式图形和媒体性能

2.5G 板载以太网让网速更上一层,带宽提高了 2.5 倍。DRPC-W-JL 可以满足大文件传输和高分辨率视频流等高带宽需求,是机器视觉和 AI 边缘计算应用的理想之选。

三重 LAN 端口,轻松实现多任务

通过三重 LAN 网配置,DRPC-W-JL 能够连接各种设备,如传感器、多个摄像头、PLC 或其他硬件设备。

带宽比前代增加两倍,且向后兼容 USB 2.0 和 3.0, USB 3.2 协议经过大幅改进后,可满足外部存储设备、RAID 机箱、高分辨率数字摄像头、网络摄像头、视频设备和所有其他 USB 电子设备的各种外设的数据流量需求。

DRPC-W-JL 配备 Intel® 超高清显卡(450 MHz),视频和图像显示分辨率达到 4K。在其双独立显示端口中,HDMI™ 1.4 和 DisplayPort 1.4 均可支持高达 4K 的高分辨率。The DRPC-W-JL 使制造商能够通过智能工厂和机器自动化流程中的平板显示器或交互式显示器进行更清晰的分析和管理。

工业机器人解决方案

IEI DRPC-W 系列具有最佳的物联网集成能力,可提供更快的连接速度、更大的带宽和丰富的 I/O 接口,通过 2.5GbE LAN 端口和 USB 3.2 Gen 2 端口轻松连接 PLM、协作机械臂、传感器或控制中心。

仓储管理解决方案

IEI DRPC-W 系列配置多达三个 2.5GbE LAN 端口,可与 IP 摄像头连接进行实时访问和存储控制,以及用于多设备连接的丰富 USB 端口。此外还可灵活扩展,通过 5G、蓝牙或 Wi-Fi 模块进行通信。

硬件 I/O 和尺寸:

DRPC-W 整体解决方案选型

DRPC-W 系列是紧凑型 DIN 导轨嵌入式系统,采用无风扇设计,专为入门级、中高端 3.5" 单板计算机(IEI WAFER 系列)而开发。

DRPC-W-JL

» Intel® Celeron® N5105 processor

» DIN-rail palm-size for limited space

» Fanless -20°C ~ 60°C operating temp

» 3 x 2.5 GbE, 2 x USB 3.2

» Dual display via HDMI™ & DP

» 1 x M.2 A key for Wi-Fi & BT

» 1 x M.2 B key for 5G/NVMe/AI accelerator

DRPC-W-EHL

» Intel® Celeron® J6412 processor

» DIN-rail palm-size for limited space

» Fanless -20°C ~ 60°C operating temp

» 2 x 2.5 GbE, 2 x USB 3.2

» Dual display via HDMI™ & DP

» 1 x M.2 A key 2230 for Wi-Fi & BT

» 1 x M.2 B key for 5G

DRPC-W-TGL

» Intel® Core™ i5-1145G7E/Intel® Celeron® 6305 processor

» DIN-rail palm-size for limited space

» Fanless -20°C ~ 60°C operating temp

» 3 x 2.5 GbE, 4 x USB 3.2

» Triple display via 2 HDMI™ & DP

» 1 x M.2 A key 2230 for Wi-Fi & BT

» 1 x M.2 B key for 5G


Hardware Spec.

Form factor
SBC Form Factor
  • CPU:
    Intel® N5105 2.0 GHz (up to 2.9 GHz, quad-core, TDP 10W)
  • 芯片组:
    SoC
  • 系统内存:
    1 x DDR4 2933 MHz SO-DIMM (预装8GB) (最大支持到16GB)
  • 电源:
    直流插孔: 12 V直流
  • 功耗: 12V @ 2.45A (Intel N5105 带16GB DDR4内存)
I/O Interface
I/O Ports
  • USB:
    2 x USB 3.2 Gen 2
  • 网络:
    3 x 2.5 GbE by Intel® I225V (colay I225LM)
  • 显示:
    1 x HDMI™
    1 x DP
  • TPM:
    支持 Intel PTT
  • 看门狗定时器:
    可编程 1 ~ 255 秒/分钟
Expansion Slots
Expansion Slots
  • M.2:
    1 x M.2 A Key 2230 for WIFI & BT (选配)
    1 x M.2 B Key (PCIe x2) 2242/2280 w/SIM slot for 5G (选配)
System
Cooling method / System Fan 无风扇
4 针外部系统风扇连接器
Drive Bays 1 x 2.5” SATA 6Gb/s HDD/SSD bay
Indicator&Buttons
Buttons 1 x 电源开关
1 x 复位开关
Indicators 1 x 电源灯
1 x 硬盘灯
Physical Characteristics
Construction 铝合金
Color
Color 黑色
Dimensions
Dimensions 176 x 116 x 60.8 (mm)
Weight
Weight 0.91/1.16 kg
Environment
Operating Temperature -20°C ~ 60°C 有气流
Humidity 10% ~ 95% 无冷凝
Operating Vibration 10-500 Hz,1.04 Grms, random, 1 hr/axis
Operating Shock Half-sine wave shock 5G, 11ms, 100 shocks per axis
Safety & EMC 符合CE/FCC认证
OS Support
OS Support Microsoft Windows 10 / Windows 11, Linux

Ordering Information

DRPC-W-JL-NC-R10 Fanless System with Intel® Celeron™ N5105 up to 2.9GHz TDP 10W, 3 x 2.5GbE Lan, 1 x HDMI™,1 x DP,8GB memory pre-installed, 12V DC, RoHS

Package Contents

Package Content
  • 1 x DIN导轨安装支架

  • 1 x 螺丝包

  • 1 x 带电源的SATA线
