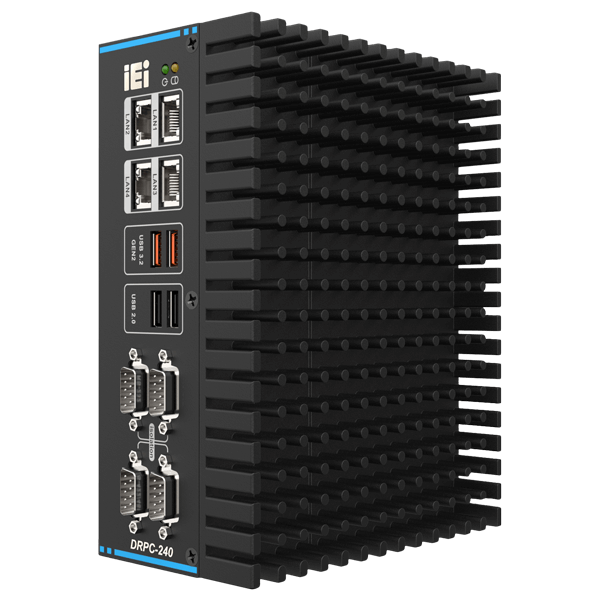

DRPC-240-TGL-U

无风扇导轨嵌入式系统 采用 Tiger Lake 第11代 Intel® Core™ 方案〈四大核心〉

DRPC-240-TGL-U Din-rail Embedded System
DRPC-240-TGL-U Din-rail Embedded System
DRPC-240-TGL-U Din-rail Embedded System
DRPC-240-TGL-U Din-rail Embedded System
DRPC-240-TGL-U Din-rail Embedded System
  • DRPC-240-TGL-U Din-rail Embedded System
  • DRPC-240-TGL-U Din-rail Embedded System
  • DRPC-240-TGL-U Din-rail Embedded System
  • DRPC-240-TGL-U Din-rail Embedded System
  • DRPC-240-TGL-U Din-rail Embedded System
» 支持的CPU:
Intel® Celeron® 6305/6305E 1.8 GHz (dual-core, 15W TDP)
Intel® Core™ i5-1145G7E 1.5 GHz (up to 4.1 GHz, quad-core, 15W TDP)
Intel® Core™ i7-1185G7E 1.8 GHz (up to 4.4 GHz, quad-core, 15W TDP)
» 4 x 2.5GbE ports, 支持PoE(可选)
» 2 x RS-232 & 2 x RS-422/485 (2.5kV隔离)
» 兼容CE/FCC

强大紧凑

高性能无风扇DIN-Rail 导轨电脑

installing an expansion layer to the DRPC-240 via PCI Express slot

DRPC-240 是一款模块化嵌入式计算机，可根据特定使用要求进行灵活配置，专为性能密集型和空间紧凑的应用而设计。 此外，无风扇DIN-Rail 导轨电脑安装第 11 代Intel® Core 移动处理器，预装 8GB 内存和 Intel iRIS® Xe 显卡，提供出色的性能。

该设备的模块化配置使用户可以通过 4个PCIe 插槽插入 AI 加速卡或附加卡，从而提高边缘计算效果。 此外，DRPC-240 可在 -20 至 60 摄氏度（-4 至 140 华氏度）的广泛温度范围内运行，并符合 IEEE802.3af 标准，具有四个 2.5GbE 端口和100米距离每端口 15W 输出。这使其非常适合用于工厂自动化、仓库管理、运输和其他强大的操作环境。

15W power output Operating in a wide range of temperatures PCIe x4 slot The fanless DIN-rail PC 11th Gen Intel® Core mobile processor with 8GB of pre-installed memory and Intel iRIS® Xe graphics

第 11 代 Intel® Core™处理器使 AI 推理和
机器视觉应用达到最优

DRPC-240 由第 11 代 Intel® Core™ i7/i5 和Intel® Celeron® 处理器提供超快性能。 与上一代相比，第 11 代智能英特尔® 酷睿™ 处理器的单线程性能提升高达 23%，多线程性能提升高达 19%，可更顺畅地处理密集计算任务。 集成 Intel® iRIS® Xe 显卡，可提供出色的 GPU 计算能力，最高可达 96EU，图形处理性能提高 2.95 倍。 IEI 的 DRPC-240 为机器视觉和 AI 应用提供高计算性能。

DRPC-240 with Intel Core i5 and Core i7 logo to show its supported processors

整体性能提升高达 23%

CPU benchmark bar diagram of Intel Core i5 and Core i7 processors supported by DRPC-240 embedded system
CPU benchmark bar diagram of Intel Core i5 and Core i7 processors supported by DRPC-240 embedded system

可堆叠、模块化 PCIe x4 设计，可增加功能

添加可选的第二个堆栈扩展套件 TXC-DRPC-240-1S-R10，使 DRPC-240 根据具体应用要求，通过简单可靠的板对板连接，灵活地安装各种 PCIe x4 附加卡，例如高密度 I/O 卡、视觉卡 、运动卡和 AI 加速器。

Optimized DRPC-240

Optimized

DRPC-240

Universal DRPC-240

Universal

DRPC-240

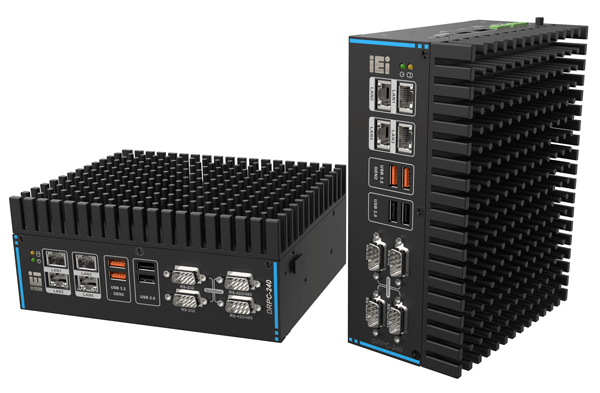

多功能、节省空间的设计，实现安装灵活

IEI DRPC-240 尺寸仅为 19 x 15 x 8 厘米，因此占用的空间非常小，可帮助您保持工作空间整洁。 其DIN-rail导轨安装使系统能够在空间紧凑的行业和工作环境中使用。 DRPC-240 具有紧凑的尺寸和橡胶脚垫，也非常适合机顶盒使用。

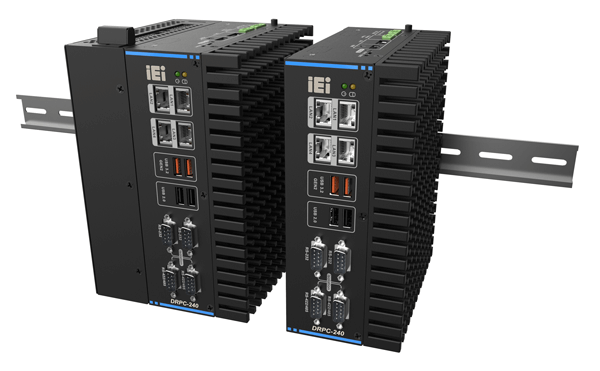

Two DRPC-240 embedded systems mounted on a DIN rail

导轨安装

DRPC-240 embedded system marked with dimensions 190mm in length, 150mm in width, 81mm in height

尺寸 (Unit: mm)

DRPC-240 embedded system placed on a desk in an environment with robotic arm

机顶盒

工业级硬化硬件设计
12V~28V DC 大范围电源输入

坚固的硬件结构可在恶劣、远程和动态环境中保护小型计算机。

» 无风扇冷却消除故障点

» -20°C 至 60°C 工作温度

» 15G不运行和5G运行冲击

» 12V 至 28V 直流电压输入

» 英特尔® 平台信任技术（Intel® PTT）支持密码保护、设备身份验证和面向未来的网络安全

-20°C

-20°C to 60°C wide operating temperature

60°C

无风扇系统，可靠的散热设计

DRPC-240 的热设计经过优化，使用鳍片散热器概念实现更好的热传导。 这增强了二维热传导并降低了流动阻抗，从而该无风扇系统实现了更好的散热。 因此，总重量减少 35%，显着提高了 如AGV 等振动敏感应用中的系统可靠性。 此外，与传统平行翅片组成的板式散热器相比，这种创新的散热设计使 DRPC-240 最大限度地提高性能。

DRPC-240's heatsink is marked with four directional arrows to indicate heat dissipation flow

轻&薄 散热解决方案

35% 更轻

适用于对振动敏感的环境

Traditional embedded system weighing 2900g

传统的散热器

DRPC-240 embedded system weighing 2190g

DRPC-240的散热器

36% 更薄

适合空间有限的环境

Traditional Heatsink is 34mm

传统的散热器

DRPC-240 is 36% thinner fitting space-limited environments

DRPC-240的散热器

高级的高效风扇套件释放极致
计算力

对于计算密集型应用，用户为在高温环境和高 CPU 负载情况下保持高系统性能，可以选择添加外部风扇作为冷却解决方案。 这种设计还通过防止灰尘或颗粒进入硬件，带来高可靠性的同时，易于拆卸和清洁。

» TDP 15W -20°C ~ 60°C 不带外部风扇

» TDP 28W -20°C ~ 60°C 带外部风扇

100% CPU Power

100% CPU 功率

Easy Assembly

易于组装

Silent Operation

静音操作

DRPC-240 embedded system with external fan kit creating wind turbulence to transfer system heat

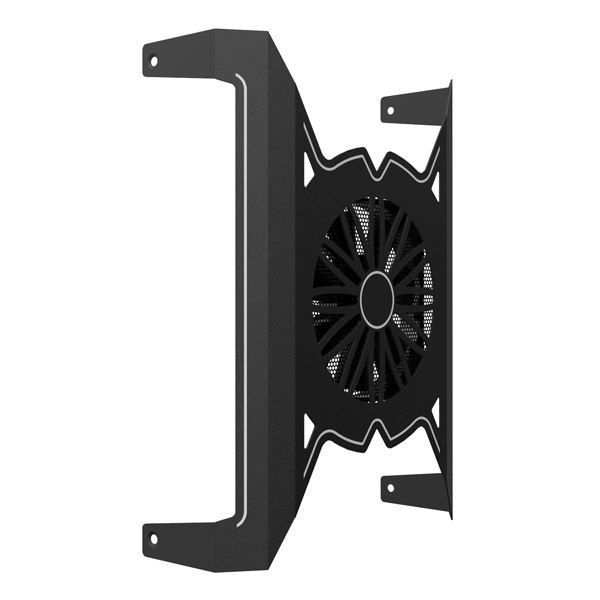

Fan Kit P/N :
SF-DRPC-240-R10

无线连接和
AI 加速边缘遥测

DRPC-240 支持远程和移动边缘部署的无缝无线连接和 AI 加速卡。
» 4G/LTE 通过 M.2 3042 B key 插槽，板载 SIM 插槽
(USB 3.2 Gen 1/USB 2.0) 或 M.2 3080 B key 槽的 AI 加速卡
(PCIe x2)
» Wi-Fi & 蓝牙通过 M.2 2230 A槽（PCIe x1 & USB 2.0 ）

DRPC-240 with two external antennas and icons of LTE, Bluetooth, Wi-Fi, robot, AI, internet and network

4x 2.5 Gb 以太网端口，带PoE 电源

DRPC-240 配备4x 2.5GbE RJ-45 ，以满足对带宽要求高的应用。 此外，符合 IEEE 802.3af PoE 标准的 DRPC-240 通过可选的 PoE 电源模块 (GPOE-DRPC-240) 提供 4 x15.4W PoE端口 ，有助于将所有 4 x 2.5GbE端口转换为PoE。
DRPC-240 可提供 60 瓦的总功率预算，以满足许多电源设备 (PD)（如 IP 摄像头、无线 APs、IP 电话和 LED 灯）的需求。

GPOE-DRPC-240 PoE power module that can be installed into DRPC-240

P/N: GPOE-DRPC-240

I/O panel of DRPC-240 with icons of IP phone, IP camera, LED light and wireless AP
I/O panel of DRPC-240 with icons of IP phone, IP camera, LED light and wireless AP
GPOE-DRPC-240 PoE power module that can be installed into DRPC-240

具有沉浸式图形和媒体性能的双 4K 显示器

DRPC-240 配备 1xHDMI™ 1.4 和 1 xDP++ ，均支持4K 分辨率，使制造商能够通过面板显示或交互显示进行更清晰的分析和管理。DP++允许使用简单、廉价的无源适配器转换为 HDMI™。 即插即用的，可以处理视频和音频，并且不需要任何驱动程序即可工作。

DRPC-240 embedded system with HDMI™ port and DP++ port highlighted
DRPC-240 embedded system with HDMI™ port and DP++ port highlighted DRPC-240 embedded system with HDMI™ port and DP++ port highlighted

工业 I/O 连接

DRPC-240 提供了丰富的扩展可能性，包括 COM、LAN、PoE、USB 等等。 它还提供 HDMI™ 和 DP++ ，因此您从不会被显示选项卡住。
此外，隔离的 COM 端口使 DRPC-240 免受电压尖峰和共模瞬变的影响。 DRPC-240 嵌入式系统甚至具有用于 Wi-Fi、蓝牙和 LTE 附加模块的 M.2 插槽，以实现卓越的无线速度和连接性。

远程电源控制

远程电源允许技术人员远程启动系统，有助于节省维护工作和成本。

Remote power on/off allowing technicians to power up the system from a distanc

2.5kV 隔离 COM 端口确保可靠的连接

DRPC-240 上的四个串口均采用 2.5kV 隔离保护，以防止意外的高压短路、雷击浪涌和接地回路，使 DRPC-240 在连接时不会被损坏。

RS-422/485 Runs with Automatic Flow Control (AFC)

RS-422/485 以自动流量控制 (AFC) 运行

两个 RS-422/485 端口支持自动流量控制 (AFC)，可确保 UART 缓冲区永远不会溢出。因此设备之间的可以完成数据传输，而不会面临丢失数据的风险。

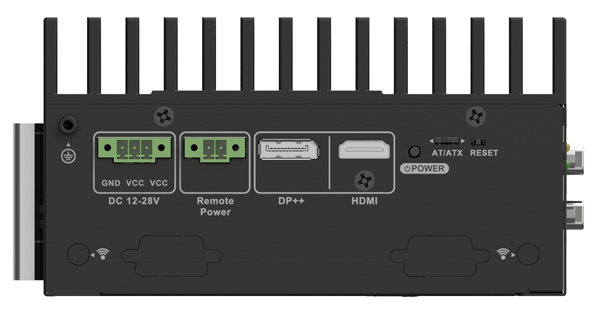

DRPC-240 has remote controllable, up to 4K display, wide power input, and two knockouts for I/O Expansion

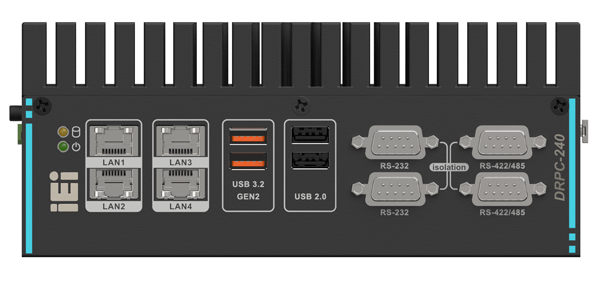

DRPC-240 has four 2.5GbE Ports, Isolated Serial Ports, Up to 10Gb/s USB

应用

产线

AI推理系统

智能楼宇

能源管理

DRPC-240 有足够的串行端口来连接需要低速信号的设备，例如警报器或传感器。 对于连接需要高速信号的设备，使用两个 USB 3.2 Gen 2 端口，传输速度可达 10Gb/s。 配备多个 LAN 端口，这也是 DRPC-240 的一个关键特性。 LAN 的优点包括便宜、高度可靠和易于安装和维护。不仅支持设备之间的高速通信，而且也很容易分成内部网和外部网，以实现安全的需求。

Real-time production line monitoring diagram showing DRPC-240 can be connected with PLC, sensor devices, alarm and private/public cloud via 4G/Wi-Fi

具有扩展层的 DRPC-240 具有丰富的 I/O 和 PCIe x4 信号，以支持 像IEI 加速卡（Mustang-V100-MX8 或 Mustang-V100-MX4）等附加卡，这为更快部署 AI 推理系统打开了大门。 这使得机器通过使用各种训练模型进行学习，从而能够模拟和推断对象的状态或外观。 例如，具有视频分析模型的推理系统可以执行面部和车牌分析，以达到安全目的。

AI inference application diagram of DRPC-240 capable of connecting with monitor, webcam, data center for analysis and Mustang-V100 to support OpenVINO

近年来，对楼宇智能化的要求不断提高，以致于能源效率和良好的“投资回报率”成为首要重任。 基于可持续、节能建筑和楼宇的“绿色楼宇”理念可以通过智能、集成的楼宇自动化来实现。 DRPC-240提供六组串口，可以满足用户通过串口连接大量设备的需求。 通过以太网与其他控制系统进行通信，用户可以监控楼宇状态和控制设备，轻松实现远程管理。

Smart building application diagram showing DRPC-240 is capable of connecting with various smart home assets through diverse I/O

工厂设计到流程结束过程中，信息技术为其增添智能。 当今的技术可以自动收集、存储和检索来自多个工厂和工厂子系统的数据，以供决策者（从设施经理到主管）使用。 DRPC-240 充当数据收集网关的角色，连接终端设备与数据库。 它还可以连接数据仪表板，以显示负载曲线、能源使用基准、公用事业费基准和能源预算跟踪等信息。 另外，考虑到户外恶劣环境中应用的需求，DRPC-240 可支持 -20ºC ~ 60ºC 的大范围工作温度。

Energy management application diagram includes DRPC-240 connecting with QNAP NAS and I/O module, and natural energy sources like solar power

可选项目

各种灵活方便的选择等待着您！ 各种功能扩展构建您的标志性的 DRPC-240！

Mustang-V100-MX8

Mustang-V100-MX8

8 x Intel® Movidius™ Myriad™ X MA2485 VPU Accelerator
Mustang-V100-MX4

Mustang-V100-MX4

4 x Intel® Movidius™ Myriad™ X MA2485 VPU Accelerator
GPOE-2P

GPOE-2P

2-port 802.3at PoE Card

Dimensions

dimension diagram of the DRPC-240 embedded system with external fan kit

DRPC-240-TGL-U

With Expansion Chassis

Specifications

Hardware Spec.

Form factor
SBC Form Factor
  • CPU:
    Intel® Celeron® 6305/6305E 1.8 GHz (dual-core, TDP 15W)
    Intel® Core™ i5-1145G7E 1.5 GHz (up to 4.1 GHz, quad-core, TDP 15W)
    Intel® Core™ i7-1185G7E 1.8 GHz (up to 4.4 GHz, quad-core, TDP 15W)
  • 芯片组:
    SoC
  • 系统内存:
    2 x SO-DIMM DDR4 3200 MHz (预装8 GB ) (支持多达到64GB)
  • 电源:
    输入: 接线端子: 12 ~ 28V直流
    功率: 12V @ 6.98A (Intel ® Core™ i5-1145G7E带8GB内存)
I/O Interface
I/O Ports
  • USB:
    2 x USB 3.2 Gen 2
    2 x USB 2.0
  • Ethernet: 4 x RJ-45 (* 支持可选的 PoE AF 模块)
    1 x 2.5 GbE by Intel® I225LM
    3 x 2.5 GbE by Intel® I225V (colay I225LM)
  • COM Port:
    2 x RS-422/485 with AFC (DB-9, 带2.5kV隔离)
    2 x RS-232 (DB-9, 带2.5kV隔离)
  • Digital I/O:
    12-bit Digital I/O (6-in/ 6-out) (optional)
  • 显示:
    1 x HDMI™ (up to 3840 x 2160@30Hz)
    1 x DP++ (up to 4096 x 2304@60Hz)
  • TPM:
    支持Intel PTT
  • 看门狗:
    可编程 1 ~ 255 秒/分钟
Expansion Slots
Expansion Slots
  • M.2:
    1 x 2230 A-key (PCIe Gen3 x1/USB 2.0)
    1 x 3042/52/80 B-key (PCIe Gen3 x1/USB 3.0/USB 2.0)
    1 x 板载SIM卡槽 (合页类) 适用于M.2 B key
  • 背板:
    1 x PCIe x4
    (选配)
System
Cooling method / System Fan 无风扇
4 针外部系统风扇连接器
Drive Bays 1 x 2.5” SATA 6Gb/s HDD/SSD bay
Indicator&Buttons
Buttons 1 x 电源开关
1 x 复位开关
1 x AT/ATX switch
Indicators 1 x 电源灯 (绿色)
1 x 硬盘灯 (黄色)
Physical Characteristics
Construction 铝合金
Color
Color 黑色
Dimensions
Dimensions 81 x 150 x 190
Weight
Weight 2.15/ 2.5 kg
Environment
工作温度 -20°C ~ 60°C 有气流 (SSD)
相对湿度 10% ~ 95% 无冷凝
Operating Vibration Half-sine wave shock 5G, 11ms, 100 shocks per axis (SSD)
Operating Shock MIL-STD-810G 514.6C-1 (SSD)
安规&电磁 兼容 CE/FCC
OS Support
OS Support Microsoft Windows 10 / Windows 11, Linux

Ordering Information

DRPC-240-TGL-U-i7CS-R10 Fanless embedded system, Intel®Tiger Lake-U i7-1185G7E 1.8GHz (quad core, TDP 15W), 8GB DDR4 pre-installed memory, HDMI/DP++, 4 x 2.5GbE LAN, 4 x COM, DIO, 12~28V DC and RoHS
DRPC-240-TGL-U-i5CS-R10 Fanless embedded system, Intel®Tiger Lake-U i5-1145G7E 1.5GHz (quad core, TDP 15W), 8GB DDR4 pre-installed memory, HDMI/DP++, 4 x 2.5GbE LAN, 4 x COM, DIO, 12~28V DC and RoHS
DRPC-240-TGL-U-W10E64-V-R10 OS Image with Windows® 10 Enterprise Value 64-bit 2019 for DRPC-240-TGL-U Celeron/i3/i5 Series, with DVD-ROM, RoHS
DRPC-240-TGL-U-W10E64-H-R10 OS Image with Windows® 10 Enterprise High End 64-bit 2019 for DRPC-240-TGL-U i7 Series, with DVD-ROM, RoHS
DRPC-240-TGL-U-CECS-R10 Fanless embedded system, Intel®Tiger Lake-U Celeron® 6305E 1.8GHz (dual core, TDP 15W), 8GB DDR4 pre-installed memory, HDMI/DP++, 4 x 2.5GbE LAN, 4 x COM, DIO, 12~28V DC and RoHS

Package Contents

Package Content

  • 1 x DIN-Rail mounting kit

  • 1 x Screw pack

  • 1 x Terminal block
