» 支持的CPU:
Intel® Core™ i7-1185G7E 1.8 GHz (up to 4.4 GHz, quad-core, TDP 15W)
Intel® Core™ i5-1145G7E 1.5 GHz (up to 4.1 GHz, quad-core, TDP 15W)
Intel® Core™ i3-1115G4E 2.2 GHz (up to 3.9 GHz, dual-core, TDP 15W)
Intel® Celeron® 6305/6305E 1.8 GHz (dual-core, TDP 15W)
» 支持三独立显示
» 3 x 2.5GbE ports
» 1 x M.2 A Key
» 1 x M.2 B Key (带SIM卡槽)
» 符合 CE/FCC 标准
高价值无风扇DIN导轨嵌入式系统
IEI DRPC-W系列是紧凑型DIN导轨安装嵌入式系统，专为IEI3.5 英寸单板计算机而设计。其紧凑的尺寸适用于空间有限但需要多个 I/O 连接和增强性能的应用。IEI DRPC-W 系列设计用于处理工厂车间的通信，用于物联网网关、运动和视觉应用。
针对第11代 Intel® Core™/Celeron® 处理器进行优化以提高效率和性能
DRPC-W-TGL 无风扇嵌入式系统采用第11代 Intel® Core™/Celeron® 处理器和 Intel® UHD 显卡设计，可提供出色的性能和能效。英特尔® 酷睿™ 处理器拥有多达 4个内核和4.40GHz最大睿频频率，是DRPC-W-TGL无风扇嵌入式系统的核心，其性能比前代 Whiskey Lake 提高了 2 倍
优化尺寸节省机柜空间
DRPC -W 系列基于 IEI 的工业级 3.5 英寸嵌入式系统，结构紧凑，同时又不牺牲物联网可扩展传感器连接通常所需的I/O扩展灵活性。此外，正面 I/O 设计易于安装在机柜内。
Switchgear
Automatic
optical
inspection
machine
Wrapping
machine
Telecom
cabinet
Traffic
signal
control
enclosures
定制
上市时间
DRPC-W 系列的外壳专为 3.5" 单板计算机而设计。凭借可定制的 I/O 板，DRPC-W 系列允许使用 IEI 大部分的3.5" SBC WAFER系列主板进行定制，以满足各种要求，并提供多种平台选项 低功耗到极致性能。 这有助于确保高效、快速地集成客户的应用程序。
*根据项目量身定制
易于组装和维护
DRPC-W系列具有易于打开的底盖，可为客户提供快速维护和按订单配置服务（CTOS）的优势，从而缩短潜在的上市时间和成本消耗。
» 所有附件的快速组装
» 打开机箱进行维护的简单步骤，例如 M.2、HDD、内存模块等
» 加快系统集成商为终端客户提供的本地按订单配置装配服务
可扩展的无线通信支持远程部署
DRPC-W-TGL 内置了远程和移动部署所需的多种无线连接选项，包括蓝牙、WiFi 和 4G/LTE，可与各种工业物联网设备连接。
*无线 M.2 模块是可选的
-20°C~60°C 宽工作温度范围，
抗冲击和振动
DRPC-W-TGL 无风扇嵌入式系统采用坚固耐用的机箱，经受住严格的测试和验证，以确保在最复杂的边缘物联网计算应用中的关键任务可靠性。该系列已获得各种安全认证，包括 CE、FCC，因此可以在遵守严格 EMC 和安全标准的国家销售。
- » 宽工作温度范围（-20°C— +60°C）
- » 半正弦波冲击 5G，11ms，每轴 3 次冲击
-20°C
60°C

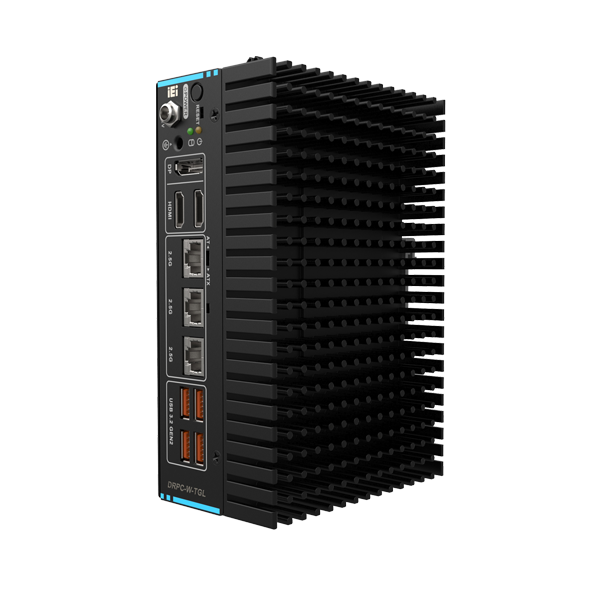

采用高效散热设计的无风扇系统
DRPC-W-TGL 散热设计经过优化，采用针鳍式散热器概念，可实现更好的导热性能。这增强了二维热传导并降低了流动阻抗，从而在这种无风扇系统中实现了更好的散热。整体重量也减轻了35%。此外，减轻的重量增强了AGV等振动敏感应用中的系统可靠性，使得 DRPC-W-TGL 的性能远远优于具有平行翅片的传统板翅式散热器.
轻量化冷却解决方案

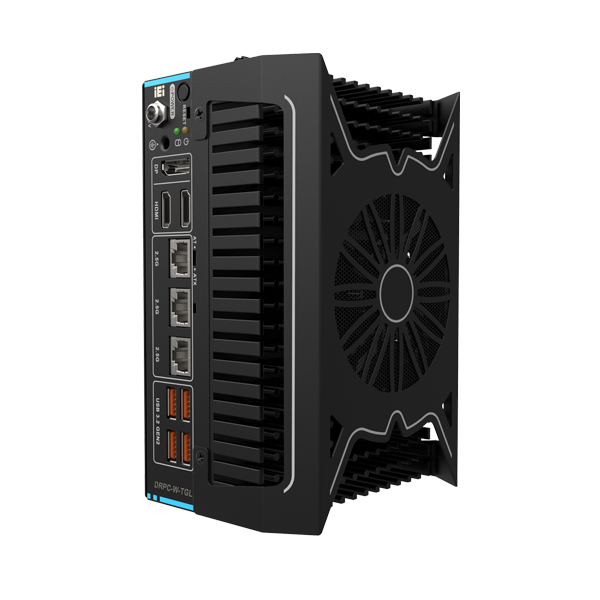

先进的高效风扇套件释放极致
计算能力
对于计算密集型应用，用户可以选择添加外部风扇作为主动冷却解决方案，在高温环境下保持高系统性能。这种设计还通过防止灰尘或颗粒进入硬件而带来高可靠性，并且易于拆卸和清洁。
»功耗 15W 工作温度为-20°C~60°C，无外置风扇
» 功耗 28W 工作温度为-20°C~60°C，有外置风扇
100% CPU Power
Easy Assembly
Silent Operation

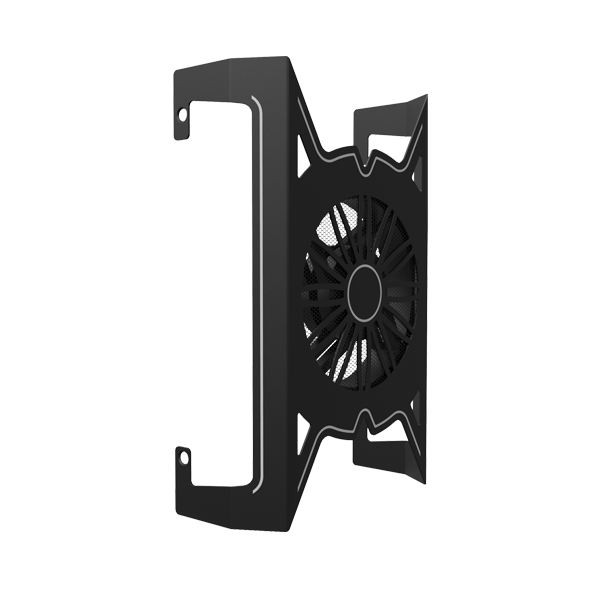

Fan Kit P/N:
SF-DRPC-W-R10

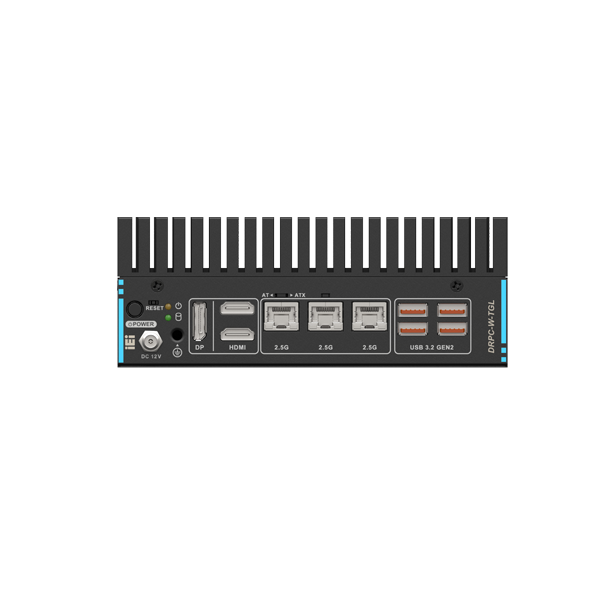

全面的 I/O 接口

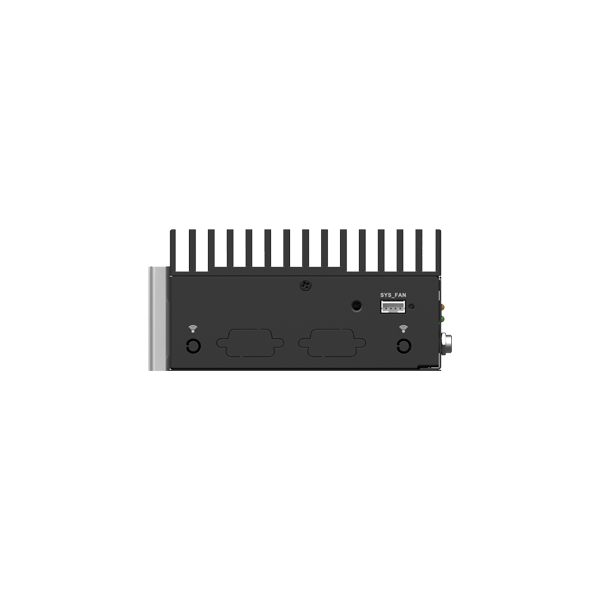

DRPC-W-TGL 配备了全面的 I/O 端口，但有时您需要更多连接。COM 端口和天线的预留开口最大限度地提高了部署灵活性。
三个Intel®2.5GbE 端口
2.5G 板载以太网将您的以太网连接提升了一个档次，带宽提高了 2.5 倍。DRPC-W-TGL可以满足大文件传输和高分辨率视频流等带宽密集型需求，是机器视觉和AI边缘计算应用的理想选择。
Multi-Task with Triple LAN Ports
With triple LAN configuration, the DRPC-W-TGL is capable of connecting various devices such as sensors, multiple cameras, PLC or other hardware devices.
10Gbps USB3.2 Gen2 端口
与上一代相比，USB3.2 协议的带宽增加了一倍，并且向后兼容USB2.0 和 3.0，大大改进了USB3.2 协议，可满足外部存储设备、RAID 磁盘阵列、高分辨率数码相机、 网络摄像头、视频设备和所有其他 USB 电子设备。
具有沉浸式图形和媒体性能的双 4K 显示器
DRPC-W-TGL 配备 Intel® UHD Graphics @450MHz，以惊人的 4K 分辨率显示视频和图像。在其双独立显示端口中，HDMI™ 1.4 和 DisplayPort 1.4 都可以支持高达 4K 的高分辨率。DRPC-W-TGL 使制造商能够在智能工厂和机器自动化过程中通过面板显示或交互式显示进行更清晰的分析和管理。
Triple Intel® 2.5GbE Ports
10 Gbps USB 3.2 Gen 2 Ports
具有沉浸式图形和媒体性能的双4K显示器
2.5G 板载以太网将您的以太网连接提升了一个档次，带宽提高了 2.5 倍。DRPC-W-TGL可以满足大文件传输和高分辨率视频流等带宽密集型需求，是机器视觉和AI边缘计算应用的理想选择。
Multi-Task with Triple LAN Ports
With triple LAN configuration, the DRPC-W-TGL is capable of connecting various devices such as sensors, multiple cameras, PLC or other hardware devices.
与上一代相比，USB3.2 协议的带宽增加了一倍，并且向后兼容USB2.0 和 3.0，大大改进了USB3.2 协议，可满足外部存储设备、RAID 磁盘阵列、高分辨率数码相机、 网络摄像头、视频设备和所有其他 USB 电子设备。
DRPC-W-TGL 配备 Intel® UHD Graphics @450MHz，以惊人的 4K 分辨率显示视频和图像。在其双独立显示端口中，HDMI™ 1.4 和 DisplayPort 1.4 都可以支持高达 4K 的高分辨率。DRPC-W-TGL 使制造商能够在智能工厂和机器自动化过程中通过面板显示或交互式显示进行更清晰的分析和管理。
工业机器人解决方案
IEI 的 DRPC-W 系列具有出色的物联网集成能力，可提供更快的连接速度、更大的带宽和丰富的 I/O 接口，可通过 2.5GbE LAN 端口和 USB 3.2 Gen 2 端口轻松连接 PLC、协作机械臂、传感器或控制中心。
仓储管理解决方案
IEI 的 DRPC-W 系列具有多达 3 个 2.5GbE LAN 端口，可连接 IP 摄像机以实现实时访问和存储控制，以及用于多设备连接的丰富 USB 端口。此外，它还具有灵活的扩展功能，可支持通过 5G、蓝牙或 Wi-Fi 模块进行良好的通信。
Hardware I/O & Dimensions:
DRPC-W整体解决方案的选择
DRPC-W 是一系列紧凑型 DIN 导轨嵌入式系统，采用无风扇设计，专为入门级、中高端 3.5 英寸单板计算机、IEI WAFER 系列而开发。
DRPC-W-JL
» Intel® Celeron® N5105 processor
» DIN-rail palm-size for limited space
» Fanless -20°C ~ 60°C operating temp
» 3 x 2.5 GbE, 2 x USB 3.2
» Dual display via HDMI™ & DP
» 1 x M.2 A key for Wi-Fi & BT
» 1 x M.2 B key for 5G/NVMe/AI accelerator
DRPC-W-EHL
» Intel® Celeron® J6412 processor
» DIN-rail palm-size for limited space
» Fanless -20°C ~ 60°C operating temp
» 2 x 2.5 GbE, 2 x USB 3.2
» Dual display via HDMI™ & DP
» 1 x M.2 A key 2230 for Wi-Fi & BT
» 1 x M.2 B key for 5G
DRPC-W-TGL
» Intel® Core™ i5-1145G7E/Intel® Celeron® 6305 processor
» DIN-rail palm-size for limited space
» Fanless -20°C ~ 60°C operating temp
» 3 x 2.5 GbE, 4 x USB 3.2
» Triple display via 2 HDMI™ & DP
» 1 x M.2 A key 2230 for Wi-Fi & BT
» 1 x M.2 B key for 5G
Hardware Spec.
| Form factor | |
|---|---|
| SBC Form Factor |
|
| I/O Interface | |
| I/O Ports |
|
| Expansion Slots | |
| Expansion Slots |
|
| System | |
| Cooling method / System Fan |
无风扇 4 针外部系统风扇连接器 |
| Drive Bays | 1 x 2.5” SATA 6Gb/s HDD/SSD bay |
| Indicator&Buttons | |
| Buttons |
1 x 电源开关 1 x 复位开关 |
| Indicators |
1 x 电源灯 1 x 硬盘灯 |
| Physical Characteristics | |
| Construction | 铝合金 |
| Color | |
| Color | 黑色 |
| Dimensions | |
| Dimensions | 176 x 116 x 67.8 (mm) |
| Weight | |
| Weight | 0.98/1.2 Kg |
| Environment | |
| 工作温度 | -20°C ~ 60°C 有气流 |
| 相对湿度 | 10% ~ 95% 无冷凝 |
| Operating Vibration | 10-500 Hz,1.04 Grms, random, 1 hr/axis |
| Operating Shock | Half-sine wave shock 5G, 11ms, 100 shocks per axis |
| 安规&电磁 | 符合CE/FCC认证 |
| OS Support | |
| OS Support | Microsoft Windows 10 / Windows 11, Linux |
Ordering Information
| DRPC-W-TGL-U-i7C-R10 | Fanless System with Intel® Tiger Lake-U Core™ i7-1185G7E 1.8GHz (up to 4.4GHz, quad-core, TDP 15W), 3 x 2.5GbE Lan, 2 x HDMI, 1 x DP, 8GB memory pre-installed, 12V DC, RoHS |
|---|---|
| DRPC-W-TGL-U-i5C-R10 | Fanless System with Intel® Tiger Lake-U Core™ i5-1145G7E 1.5GHz(up to 4.1GHz,quad-core,TDP 15W),3 x 2.5GbE Lan,2 x HDMI,1 x DP,8GB memory pre-installed,12V DC,RoHS |
| DRPC-W-TGL-U-i3C-R10 | Fanless System with Intel® Tiger Lake-U Core™ i3-1115G4E 2.2GHz(up to 3.9GHz,dual-core,TDP 15W),3 x 2.5GbE Lan,2 x HDMI,1 x DP,8GB memory pre-installed,12V DC,RoHS |
| DRPC-W-TGL-U-CEC-R10 | Fanless System with Intel® Tiger Lake-U Celeron™ 6305E 1.8GHz(dual-core,TDP 15W),3 x 2.5GbE Lan,2 x HDMI,1 x DP,8GB memory pre-installed,12V DC,RoHS |
Package Contents
| Package Content |
|
|---|
