HYPER-EHL

Pico-ITX SBC 支持 Intel® Celeron J6412/N6210 板载 SoC,板载 4GB LPDDR4x 显存,带 HDMI™, iDPM, M.2 M key, USB 3.2, iSATA 6GB/s, COM, PCIe x4 for riser card, 符合RoHS

  • HYPER-EHL IO
  • HYPER-EHL IO
  • HYPER-EHL BACK
» 支持 Intel® Atom™ x6000 series / Pentium® / Celeron® 处理器 (Elkhart Lake平台)
» 支持 Intel® I225V/I226V 2.5GbE 以太网控制器
» 通过 HDMI™ 和 iDPM 支持独立双显
» 支持 1 个 PCIe x4 和 1 个 M.2 M Key 扩展
» 支持两个 USB 3.2 Gen 2、两个 USB 2.0,传输速度高达 10Gb/s
HYPER-EHL 2.5' Pico-ITX fanless single board computer
  • PCIe Gen3 x4

    PCIe Gen3 x4

  • slash
  • LPDDR4x-3200

    LPDDR4x-3200

  • slash
  • Dual Display

    Dual Display

  • slash
  • M.2 M Key

    M.2 M Key

  • slash
  • 2.5GbE

    2.5GbE

  • slash
  • iSATA 6Gb/s

    iSATA 6Gb/s

  • slash

HYPER-EHL 是⼀款 2.5 英⼨ Pico-ITX ⽆⻛扇单板计算机,采⽤板载Intel® Celeron® J6412/N6210 处理器和 Intel® UHD 集显。它⽀持双重独立显⽰,并提供多个⾼速 I/O,主板尺⼨仅为 100 x 72 mm,包括 2.5GbE、USB 10Gb/s 和 RS-232/422/485。可通过PCIe Gen3 x4 插槽添加额外功能,增强空间系统集成的灵活性。可适用于AMR/AGV、送货机器⼈、电动汽⻋充电站和医疗保健系统等关键应⽤。

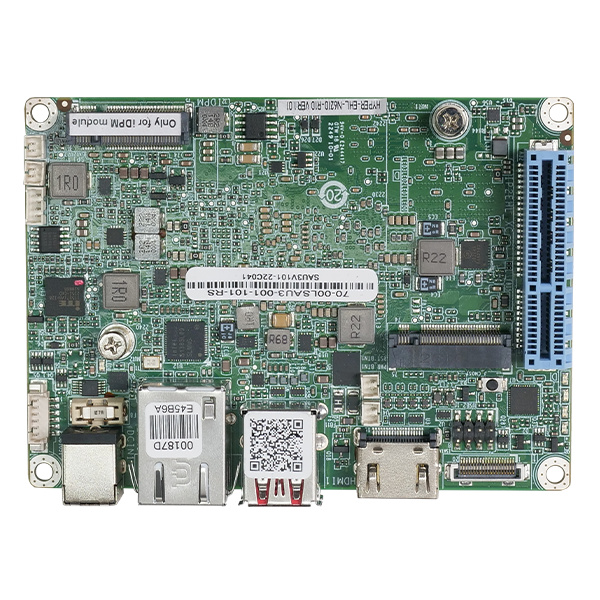

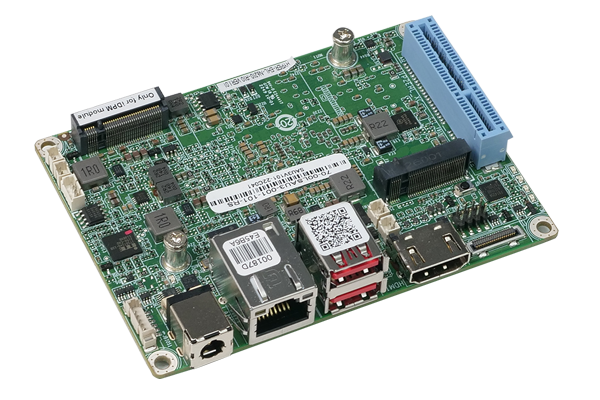

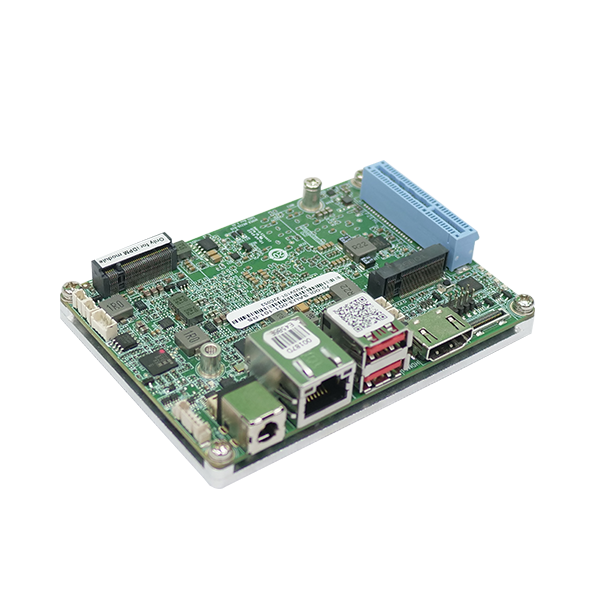

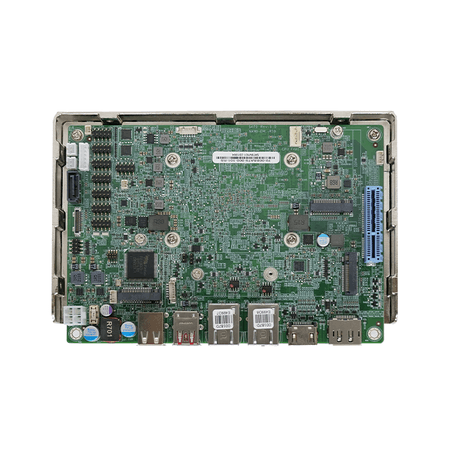

Front view of HYPER-EHL Pico-ITX motherboard

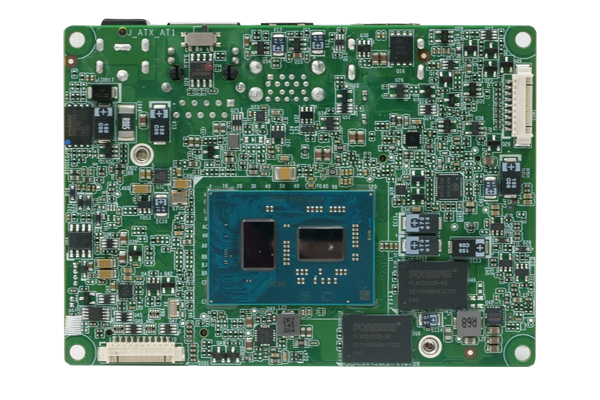

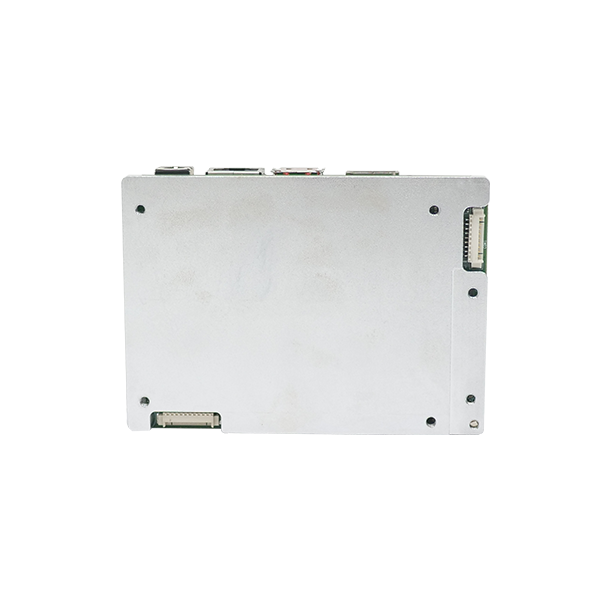

Rear view of HYPER-EHL 2.5' single board computer

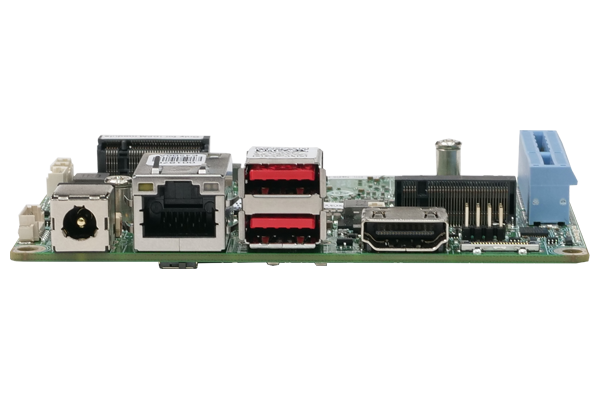

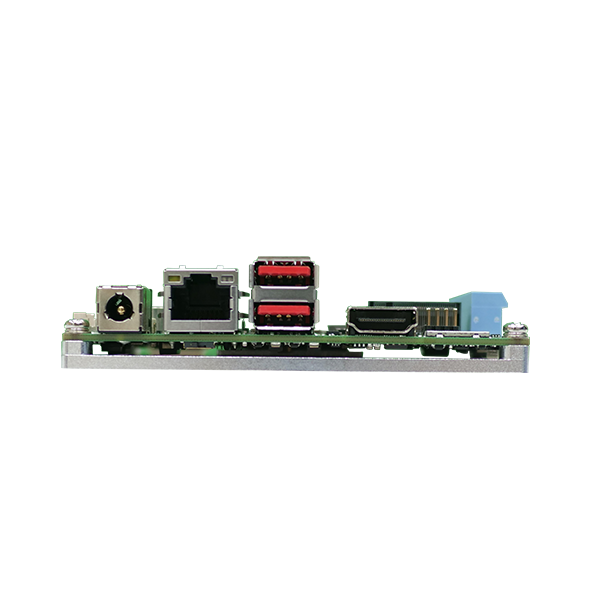

I/O panel of HYPER-EHL 2.5' motherboard

高性能、低功耗
Intel® Celeron® J6412/N6210 板载 SoC

HYPER-EHL配备Intel@Celeron@J6412/N6210处理器和4GB板载LPDDR4X,能够以低功耗提供高水平的CPU和图形性能。与上一代产品相比,它的CPU性能提升了1.7倍,显卡性能提升了2倍,基准得分提高了74%。HYPER-EHL具有低功耗和高吞吐量的特点,在保持高计算量的同时节省了大量的能量,有利于大量边缘计算。

Comparison bar chart of Intel Celeron N6210 & J6412 vs. Celeron N3350 & J3455
Long-term Support

长期供货

英特尔® 赛扬® J6412/N6210 处理器已上市并⻓期供货(基于英特尔 IOTG 路线图)。这种⻓期供货可以让寻求最⼤化投资回报的集成商受益。

可靠的 4GB LPDDR4x 内存

HYPER-EHL 配备 4GB 双通道 LPDDR4x 焊接内存, 提供高达 3200MT/s 的快速内存速度和低电压 (VDDQ 电压 0.6V)。与插槽式存储器相比,焊在板上的类型使HYPER-EHL能够提供更加稳定、可靠的操作,适用于运输、AMR和其他移动应用等关键用途。

Solder side of the HYPER-EHL Pico-ITX motherboard with the onboard LPDDR4x memory highlighted

LPDDR4x Memory

PCI Express Gen3 插槽支持
广泛的 I/O 和功能扩展

HYPER-EHL 具有 PCIe Gen3 x4(x4 信号)插槽,这是 IEI 2.5" 单板计算机的全新设计,可轻松集成 PoE 卡、视频采集卡、I/O 卡或兼容的 IEI 转接卡更多功能扩展。威强电转接卡有不同的方向和配置,提供了极大的灵活性和可扩展性。每个转接卡都配有金属支架,以增强稳定性,不仅是转接卡本身,还有安装在其上的扩展卡。

HYPER-EHL 2.5' SBC with an outwards-facing riser card for two PCIe 3.0 x2 expansions
HYPER-EHL 2.5' SBC with an outwards-facing riser card for four PCIe 3.0 x1 expansions

向外扩展:两个 PCIe x2 / 四个 PCIe x1

外向转接卡可通过一个 PCI Express 接口连接最多 4 个外向 PCIe x1 插槽。虽然可能会占用更多空间,但它有助于增强系统内的气流和热传递。非常适合足够宽的机箱来放置扩展卡。

HYPER-EHL 2.5' SBC with an inwards-facing riser card for two PCIe 3.0 x2 expansions
HYPER-EHL 2.5' SBC with an inwards-facing riser card for two PCIe 3.0 x2 expansions

向内扩展:两个 PCIe x2 / 四个 PCIe x1

向内转接卡可通过一个 PCI Express 接口连接最多 4 个向内 PCIe x1 插槽。适合安装在空间有限的地方。通过更高的高度来增加板之间的间距,可以确保空间受限应用的高效散热。

HYPER-EHL 2.5' SBC installed with a PCIe 3.0 x4 expansion card

PCIe x4 接口卡扩展

The PCIe Gen3 x4 (x4 信号) 插槽提供 高达 4GB/s 的高速数据传输速率 , 允许额外的定制和扩展。直接安装 PCIe 卡使主板能够在边缘运行更复杂、更具挑战性的任务。

双显示输出支持4K图形

集成的 Intel® UHD 显卡具有多达.16个 EUs、 高达 2倍的性能提升和 4K 支持, 使 HYPER-EHL 能够通过 HDMI™ 1.4 端口和 IEI 专用 iDPM 插槽在两个同步显示器上驱动 4kp30 的最大分辨率。

Dual Display Outputs Support Graphics in 4K
HYPER-EHL 2.5' motherboard with its two display interfaces highlighted - iDPM slot and HDMI™ 1.4
HYPER-EHL 2.5' motherboard with its two display interfaces highlighted - iDPM slot and HDMI™ 1.4
arrow left

2.5GbE 网络实现高效数据传输

RJ45 LAN 端口通过集成 Intel® I225V 控制器提供 2.5GbE 连接。它可以提高整体网络性能,提供闪电般的速度,并提高大规模工作负载所需的带宽。通过与2.5G网络交换机连接,可以为边缘物联网的部署形成坚实、优化的基础设施,以实现设备之间的高效通信。

确保快速稳定的数据传输

SSD因其抗冲击、耐高温、寿命长、稳定性高等特点,广泛应用于工业应用中,提供可靠的数据存储。配备的 M.2 2242 M-key 插槽配备 PCI Express Gen3 x2 带宽,支持高达 16Gbps 的数据传输速度,使其成为安装NVMeSSD以在恶劣环境中提供快速数据访问的完美选择。



HYPER-EHL 2.5' motherboard with its M.2 PCIe 3.0 x2 M key 2242 slot highlighted
M.2 2242 M-key socket comes with PCI Express® Gen3 x2 arrow left

集成数据和电源的薄型 SATA 6Gb/s 端口

通过 iSATA 连接器支持 SATA 6Gb/s SSD 或 HDD,该连接器在较小 的占地面积内提供 SATA 和 SATA 电源 (+5V) 信号。这种薄型连接器 可以节省系统集成空间,同时实现边缘设备之间的高速数据传输。

SATA 6Gb/s cable providing both data and 5V power signals for HYPER-EHL Pico-ITX SBC

应用领域

AMR (Autonomous Mobile Robots) and AGV (Automated Guided Vehicle) in a warehouse
robot arms doing assembly in a manufacturing production line
a drone delivering package indoors
an electric car parking beside a EV charging station for vehicle charging
an physician taking care a patient on the bed, with a vital sign monitor placed on bed head
a person pressing buttons on the control panel of a smart parcel locker

方面

HYPER-EHL
带有朝外转接卡的 SBC (R2S)
带有朝外转接卡的 SBC(R4S)
带有向内转接卡 (L2S)的 SBC
带向内转接卡的 SBC (L4S)
HYPER-EHL
SBC with Outwards-facing Riser Card (R2S)
SBC with Outwards-facing Riser Card (R4S)
SBC with Inwards-facing Riser Card (L2S)
SBC with Inwards-facing Riser Card (L4S)

Hardware Spec.

尺寸类型
尺寸类型 Pico-ITX
系统
CPU
  • 板载 Intel® Atom™ x6000 系列 Celeron® 处理器 (Elkhart Lake 平台)
  • Intel® Celeron® J6412 板载 SoC (支持高达 2.6GH,四核,1.5M 缓存,TDP=10W)
  • Intel® Celeron® N6210 板载 SoC (支持高达 2.6GHz,双核,1.5M Cache,TDP=6.5W)
内存 LPDDR4x-3200Gbps 4GB,内存上限 8GB
内存上限 8GB
物理特性
尺寸 (LxWxH) (mm) 100mm x 72mm
净重 600g
存储
存储 1 x SATA : iSATA 6Gb/s
1 x M.2(NGFF) : M.2 M key (2242,PCIe Gen3 X 2)
I/O 接口
显示输出 1 x HDMI™ : 高达 4096x2160 @ 30Hz
1 x iDPM : 支持iEi eDP/ LVDS/ VGA 模块
网络 1 x LAN -
LAN1: Intel® I225V/I226V 2.5GbE controller
I/O接口 1 x 内部RS-232/422/485 : 1x9 pin, P=1.25
2 x 内部 USB 2.0 : 2x4 pin, P=2.0
2 x 外部 USB 3.2 Gen2x1 : 10Gb/s (Type A)
扩展 1 x PCIe x4 (PCIe Gen3 x4)
1 x M.2(NGFF) : M key (2242,PCIe Gen3 X 2)
电源
电源功耗 12V@2.07A
(Intel® Celeron® J6412 CPU 带 4 GB 3200 MHz LPDDR4x 内存,最大值加载,启用 EuP 模式)
电源供电 ATX/AT电源
支持AT/ATX模式
符合 ErP/EuP
环境
操作温度 -10°C~60°C
存储温度 -30°C~70°C
Humidity 5% ~95%, 无冷凝

Ordering Information

HYPER-EHL-N6210B-R10 PICO-ITX单板机支持Intel®双核 Celeron® N621012GH板载SoC,板载默认配置为4GBLPDDR4x内存,支持HDMIMDPM,M2M key,USB3.2SATA6GB/s,COM,用于立管卡和 RoHS 的PClex4
HYPER-EHL-J6412B-R10 PICO-ITX单板机支持Intel@四核Celeron®J64122.0GHz板载SoC,板载默认4GBLPDDR4x内存,支持HDMI™,iDPM,M2M key,USB3.2,iSATA6GB/s,COM,用于立管卡和ROHS的 PClex4

Package Contents

Package Content
  • 1 x HYPER-EHL 单板电脑

  • 1 x iSATA 线材

  • 1 x QIG
