» Supported CPUs:
Intel® Core™ i7-1370PE (up to 4.8GHz, 14-core, 28W TDP)
Intel® Core™ i7-1260P (up to 4.7GHz, 12-core, 28W TDP)
Intel® Core™ i5-1340PE (up to 4.5GHz, 12-core, 28W TDP)
Intel® Core™ i5-1240P (up to 4.4GHz, 12-core, 28W TDP)
Intel® Core™ i3-1320PE (up to 4.5GHz, 8-core, 28W TDP)
Intel® Core™ i3-1220P (up to 4.4GHz, 10-core, 28W TDP)
Intel® Celeron® 7305 (5-core, 15W TDP)
» 2 x USB 3.2 Gen2 & 4 x USB 2.0
» 2 x RS-232 & 2 x RS-422/485 (待2.5KV隔离)
» 符合CE/FCC

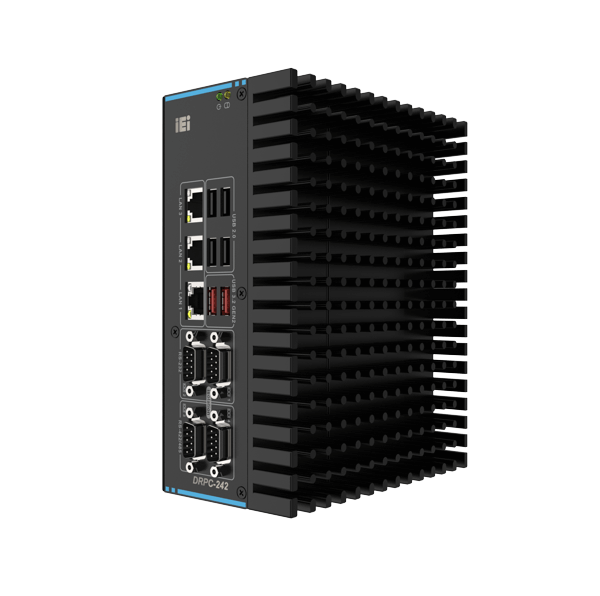

DRPC-242-ADL-P 是一款集成 DIN 导轨式工业电脑。 它采用模块化设计,具有 PCIe 扩展功能，使用户可以根据自己的具体需求灵活地定制配置。 凭借由第 12 代 Intel® Core™ 处理器提供支持的令人印象深刻的计算能力和多功能 I/O 连接,DIN Rail Box PC 可以有效处理先进的工业物联网 (IIoT) 应用，包括 AMR 控制器、EV 充电站控制、 AI推理计算、机器人控制、机柜控制。
使用第 12/13 代英特尔®酷睿™移动式处理器优化 AI 推理
IEI DRPC-242-ADL-P 是多任务处理工业工作的理想选择， 具有多达 12 个内核和 16 个线程，以及多达 96 个图形执行单元。这种强大的组合 使其能够处理用于推理和计算机的高性能 AI 有效地完成视觉任务。 此外,DRPC-242-ADL-P 还支持内置 AI 加速 来自英特尔深度学习加速(英特尔®® DL Boost)和英特尔 ® 发布OpenVINO™工具套件,进一步增强其 用于 AI 相关任务的功能。

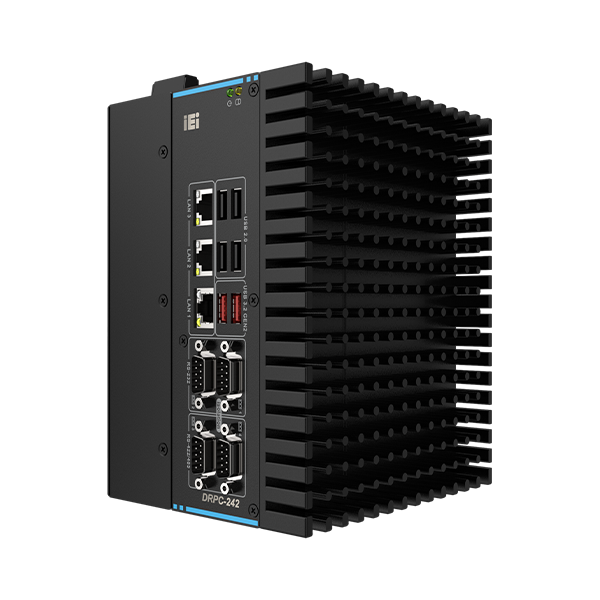

可堆叠、模块化 PCIe x4 设计，提供更多功能
通过添加可选的第二个堆栈扩展套件:TXC-DRPC-242-1S,DRPC-242-ADL-P变得高度灵活,允许安装各种 PCIe x4 附加卡。这些 卡包括高密度I/O卡、视觉卡、运动卡、 以及人工智能加速器，以满足特定的应用需求。 通过简单可靠的板对板连接，确保易用性和可靠性。
用于边缘控制的无线连接
DRPC-242-ADL-P 可实现无缝无线连接和AI加速,适用于远程和移动边缘部署。
» 5G/4G 蜂窝通信，通过 M.2 3042/3052 B key 插槽，板载 SIM 插槽(PCIe Gen3 x1/UsB 3.2 Gen2/USB 2.0)
» Wi-Fi & 蓝牙 by M.2 2230 A key 插槽 (PCIe Gen3 x1/USB 2.0)
工业级硬件设计,12V~28V直流宽范围电源输入
坚固耐用的硬件架构可在恶劣、远程和动态环境中保护小型计算机。
- » 无风扇冷却消除故障点
- » -20°C 至 60°C 宽工作温度
- » 15G非工作和5G运行冲击
- » 12V 至 28V 宽直流电压输入
- » 英特尔平台信任技术(英特尔®PTT),支持密码保护、设备身份验证和面向未来的网络安全
具有可靠散热设计的无风扇系统
DRPC-242-ADL-P 拥有优化的散热设计，采用前言的针鳍式散热器概念。这种创新设计非常出色 改善二维热传导，同时降低流量冲击，从而在这种无风扇系统中实现出色的散热性能。
由于这种提高的热效率,DRPC-242-ADL-P 的整体重量高度降低了 35%，令人印象深刻。这个重量 减少不仅使系统更加紧凑，而且还提高了其可靠性，特别是在对振动敏感的应用中，例如 AGV(自动导引车)设置。
针鳍式散热器概念的实施使 DR PC-242-ADL-P 的性能优于使用传统板式散热器的系统，具有 平行鳍片。这为 DRPC-242-ADL-P 带来了最大的性能和超强的热管理，使其成为 要求苛刻的工业应用。

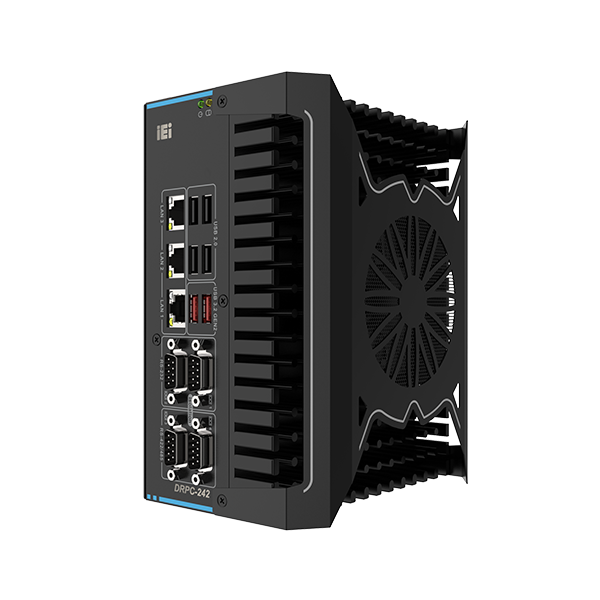

先进的高效风扇套件释放极致计算能力
对于计算密集型应用程序，用户可以选择添加一个 用于主动冷却解决方案的外部风扇，可保持高电平 高温环境下的系统性能。这 设计还通过防止灰尘或颗粒带来高可靠性 从进入硬件，很容易拆卸 而且干净。
- » 功耗 15W,工作温度-20°C~60°C,无外置风扇
- » 功耗 28W,工作温度20°C~60°C,配外置风扇
灵活的双存储设计
TDRPC-242-ADL-P 提供双存储设计，允许您使用最多 2.5 英寸固态硬盘 (SSD)、M.2 (2280) NVMe PCIe SSD 或以下组合进行定制 两者兼而有之，提供了更大的灵活性来满足您的需求。 通过包含具有 PCIe GEN4 x4 性能的 M.2 NVMe 驱动器,DRPC-242-ADL-P 可确保向集成 CPU 和 GPU 提供一致且高速的数据流。 此功能对于要求苛刻的数据缓存应用程序特别有价值，因为它优化了性能和响应能力。
具有沉浸式图形和媒体性能的双 4K 显示屏
DRPC-242-ADL-P配备1个HDMI 1.4端口和1个D P++端口,均支持像素精确的4K分辨率,使制造商能够通过面板显示器或交互式显示器进行更清晰的分析和管理。 DP++ 连接器允许使用简单、廉价的无源适配器来转换为 HDMI。 它完全即插即用，可以处理视频和音频，并且不需要任何驱动程序即可工作。
2.5kV隔离式COM端口确保可靠连接
四个串口均具有 2.5kV 隔离保护，防止意外高压短路、雷击浪涌和接地回路，使 DRPC-242-ADL-P 在连接时不会损坏

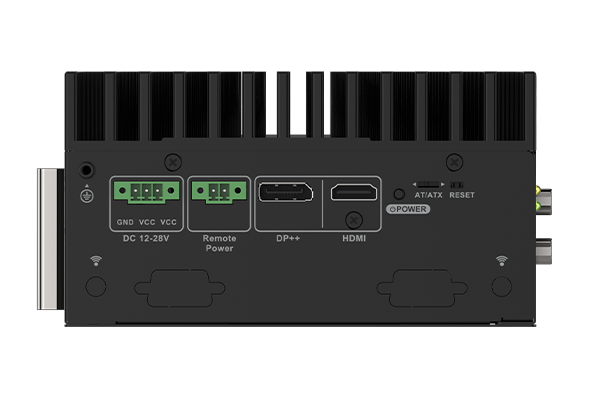

工业 I/O 连接
- 112-28V DC Input Remote Power
- 2Remote Power
-
31 x Lockable HDMI 1.4b (up to 4096 x 2160@30Hz)1 x DP 1.4b (up to 4096 x 2160 @60Hz)
- 4Power Button
- 5AT/ATX Mode
- 6Reset
- 73 x 2.5 GbE LAN
- 84 x USB 2.0
2 x USB 3.2 Gen2 - 92 x RS-422/485
(with isolation) - 102 x RS-232
(with isolation) - 11External Fan Connector
尺寸
系统
带扩展机箱s
可选配件
模块
电源适配器和电源线
电缆
People Also Viewed
Hardware Spec.
| Form factor | |
|---|---|
| SBC Form Factor |
|
| I/O Interface | |
| I/O Ports |
|
| Expansion Slots | |
| Expansion Slots |
|
| System | |
| Cooling method / System Fan |
无风扇 4-pin 外部风扇接口 |
| Drive Bays | 1 x 2.5” SATA 6Gb/s SSD bay |
| Indicator&Buttons | |
| Buttons |
1 x 电源开关 1 x 2-pin凤凰端子远程开关接口 1 x 复位开关 1 x AT/ATX 开关 |
| Indicators |
1 x 电源灯 1 x 硬盘灯 |
| Physical Characteristics | |
| Construction | 铝合金 |
| Color | |
| Color | 黑色 |
| Dimensions | |
| Dimensions | 81 x 150 x190 mm |
| Weight | |
| Weight | 1.88 / 2.66KG |
| Environment | |
| 工作温度 | -20°C ~ 60°C 带0.7M/S气流 (SSD) |
| 相对湿度 | 10% ~ 95% 无冷凝 |
| Operating Vibration | 10-500 Hz,1.04 Grms, random, 1 hr/axis |
| Operating Shock | Half-sine wave shock 5G, 11ms, 100 shocks per axis |
| 安规&电磁 | CE, FCC, UKCA |
| OS Support | |
| OS Support | Microsoft® Windows® 10/11, Linux |
Ordering Information
| DRPC-242-ADL-P-i7CS-R11 | Embedded system with 12th Gen Intel® Core™ i7-1260P, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
|---|---|
| DRPC-242-ADL-P-i5CS-R11 | Embedded system with 12th Gen Intel® Core™ i5-1240P, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
| DRPC-242-ADL-P-i3CS-R11 | Embedded system with 12th Gen Intel® Core™ i3-1220P, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
| DRPC-242-ADL-P-Ri7ECS-R11 | Embedded system with 13th Gen Intel® Core™ i7-1370PE, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
| DRPC-242-ADL-P-Ri5ECS-R11 | Embedded system with 13th Gen Intel® Core™ i5-1340PE, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
| DRPC-242-ADL-P-Ri3ECS-R11 | Embedded system with 12th Gen Intel® Core™ i3-1320PE, TDP 28W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
| DRPC-242-ADL-P-CCS-R11 | Embedded system with 12th Gen Intel® Celeron® 7305, TDP 15W, 8GB DDR4 pre-installed memory, HDMI/DP, 3 x 2.5GbE LAN, 4 x COM, 6 x USB, 12~28V DC, RoHS |
Package Contents
| Package Content |
|
|---|
