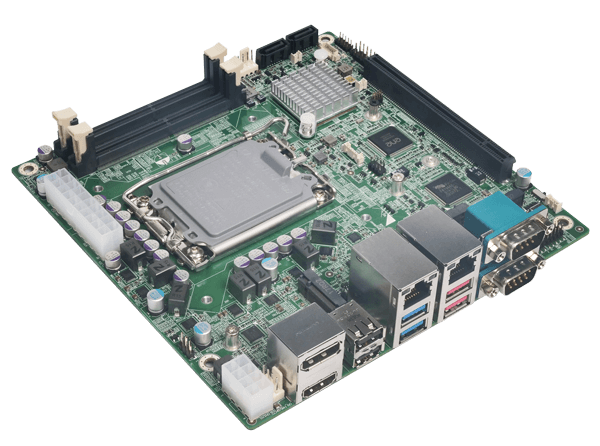

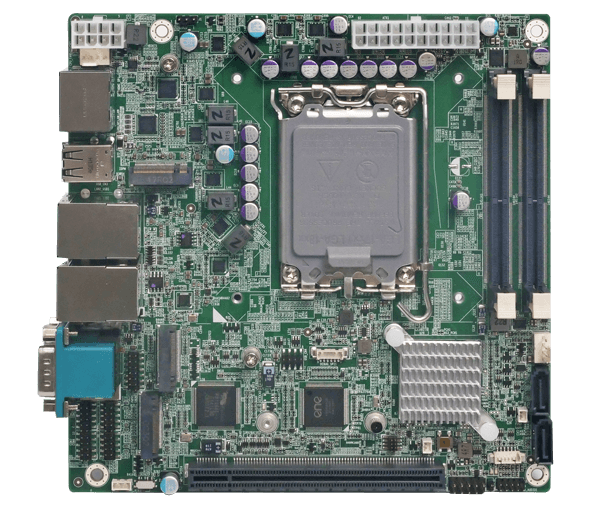

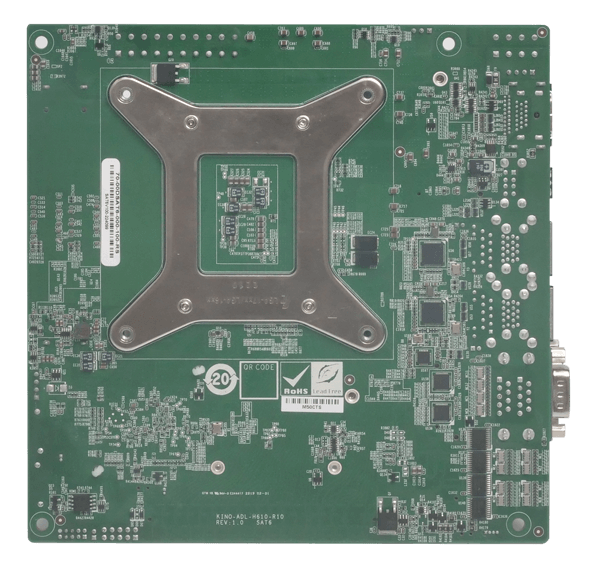

KINO-ADL-H610

mini-ITX SBC 支持 LGA1700 Intel® 第 12/13 代 Core™ i9/i7/i5/i3、Pentium® 和 Celeron® 处理器、DDR4、三重独立显示、双 2.5GbE LAN、USB 3.2、SATA 6Gb/s, RoHS

KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
  • KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
  • KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
  • KINO-ADL mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor
» 支持 Intel® H610/H610E 芯片组
» 支持两个 Intel® I225V 2.5GbE 以太网控制器
» 通过 HDMI™、DP 和 iDPM 支持三重独立显示
» 支持1个 PCIe x16、1个 M.2 A Key、1个 M.2 M Key 扩展
» 支持两个 USB 3.2 Gen 2、两个 USB 3.2 Gen 1、四个 USB 2.0,传输速度高达 10Gb/s
» 支持2个 RS-232/422/485、4个 RS-232 和4个 SATA 接口

表现

连接性



扩张



第13代智能 Intel® Core™ 台式机处理器实现突破性性能

KINO-ADL 在英特尔性能混合架构上支持高达 65W 的第 12 代和第 13 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器,为繁重的物联网工作负载整合提供下一代突破性核心性能。它拥有多达 32 个图形执行单元,可实现 AI 工作负载的高度并行化,并辅以英特尔® Deep Learning Boost(英特尔® DL Boost)和英特尔® Distribution of OpenVINO™ 工具套件的内置 AI 加速功能。

分辨率高达 4K 的三重独立显示器

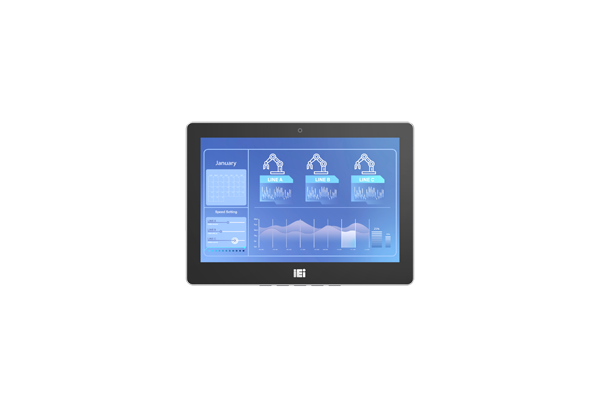

长边 IEI 独特的 iDPM 插槽设计,不仅为客户提供了多达三种显示选项的选择,而且非常适合创建超薄平板电脑解决方案。此外,由 Xe 架构驱动的增强型英特尔® UHD 显卡可为 4K 显示器提供充满活力的高品质视觉支持。

可自由选择带有 iDPM 模块的显示接口

IEI 的 iDPM 连接器支持多种显示输出。 iDPM 显示转换器板使 KINO-ADL 能够满足客户多样化的显示接口要求,包括传统显示端口、VGA 和 LVDS 或用于 TFT LCD 连接的 eDP。

超快传输速度

连接性



扩张



原生 10Gbps USB 3.1 Gen 2 Type-A 支持

借助向后兼容的双 USB 3.1 Gen 2 Type-A 端口,您将体验终极的连接灵活性和高达 10Gbps 的数据传输速度。

Intel® 2.5Gb 以太网

Intel 2.5Gb 以太网可降低 CPU 开销并提供极高的 TCP 和 UDP 吞吐量,从而实现更快、更流畅的数据传输。

PCIe Gen4 x16 插槽

KINO-ADL 为 GPU 和 AI 加速器提供 PCIe Gen4 插槽连接。PCIe Gen4 的数据传输速度是 PCIe Gen3 的两倍,使其足够强大,可以轻松处理高负载。

PCIe Gen3 M.2 支持

M.2 凭借 x4 PCIe Gen3 带宽,支持高达 32Gbps 的数据传输速度。它是操作系统或应用程序驱动器的完美选择,可确保您的工业工作负载尽可能快地运行。

方面


Hardware Spec.

尺寸类型
尺寸类型 Mini-ITX母板
系统
CPU LGA1700 插槽支持第 12/13 代 Alder Lake-S/Raptor Lake-S Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器 (支持高达 65W TDP CPU)
芯片组 Intel® H610/H610E
内存 2 x 260-pin 双通道 DDR4 (up to 3200 MHz) SDRAM 无缓存 DIMMs,内存上限为64GB
内存上限 64GB
散热方案/系统风扇 1 x CPU 风扇接口 (1x4 pin)
2 x 系统风扇接口 (1x4 pin)
物理特性
尺寸 (LxWxH) (mm) 170mm x 170mm
净重 700g
存储
存储 2 x SATA : 支持RAID 0/1/5/10
1 x M.2(NGFF) : 1 x M.2 M key (2280, PCIe Gen3 X 4)

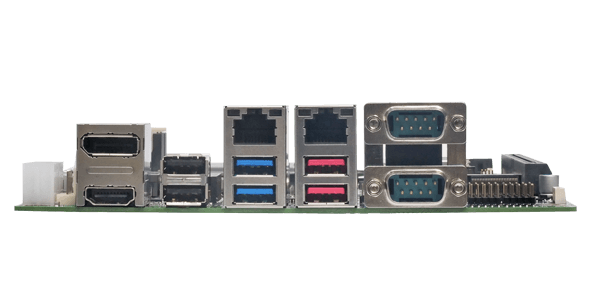

I/O 接口
显示输出 1 x HDMI™ : 高达 4096 x 2304 @60Hz
1 x Display Port : 高达 4096 x 2304 @60Hz
1 x iDPM : 支持 iEi eDP/ LVDS/ VGA 模块
网络 2 x LAN -
LAN1: Intel® I225V 2.5GbE controller
LAN2: Intel® I225V 2.5GbE controller
音频 1 x HD Audio : 1 x iAUDIO, 支持 IEI AC-KIT-888S 音频组件 (2 x 5 pin)
I/O接口 2 x 外部RS-232/422/485 : RS-485 支持 AFC
4 x 内部RS-232 : 2x5 pin, P=2.0
2 x 外部 USB 2.0
2 x 外部 USB 3.2 Gen1x1 : 5Gb/s (Type A)
2 x 内部 USB 2.0 : 2x4 pin, P=2.0
2 x 外部 USB 3.2 Gen2x1 : 10Gb/s (Type A)
扩展 1 x PCIe x16 : Gen4 slot with x16 Signal
**Intel® recommends that Alder Lake-S CPU PCIe ports are only used for discrete graphics and storage devices
2 x M.2(NGFF) -
1 x M.2 M key (2280, PCIe Gen3 X 4)
1 x M.2 A key (2230, PCIe Gen3 x1 &USB 2.0)用于WiFi/蓝牙模块
电源
电源功耗 3.3V@0.96A, 5V@6.49A,12V@5.95A, 5VSB@1.05A
(Intel® Core™ i9-12900E CPU with two 16 GB 3200 MHz DDR4 memory, max. loading, EuP mode enabled)
电源供电 ATX/AT电源
支持AT/ATX模式
符合 ErP/EuP
环境
操作温度 0°C~60°C
存储温度 -30°C~70°C
Humidity 5% ~95%, 无冷凝

Ordering Information

KINO-ADL-H610-R10 mini-ITX SBC supports LGA1700 Intel® 12th/13th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual 2.5GbE LAN, USB 3.2, SATA 6Gb/s and RoHS

Package Contents

Package Content
  • 1 x KINO-ADL-H610 单板电脑

  • 2 x SATA 线材

  • 1 x I/O 挡片

  • 1 x QIG
