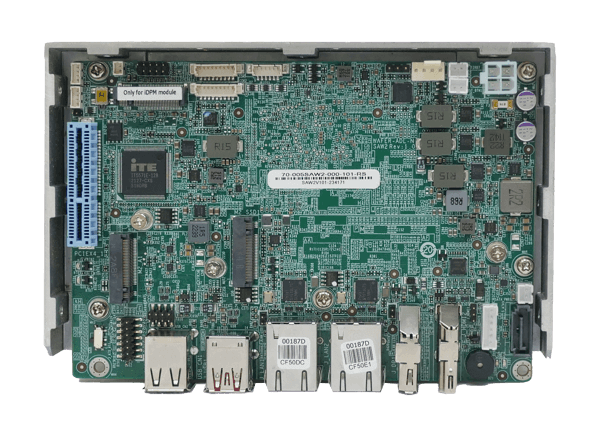

WAFER-ADL-N

3.5 SBC支持 Intel® Alder Lake-N Celeron and Pentium SoC处理器,板载8GB LPDDR5x内存。具有DP、HDMI™、iDPM、双2.5GbE、USB 3.2 gen 2、M.2、SATA 6Gb/s、COM、PCIe x4 槽, 符合RoHS。

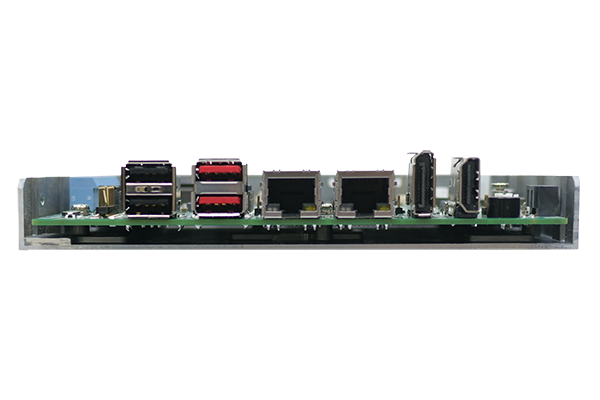

WAFER-ADL-N IO

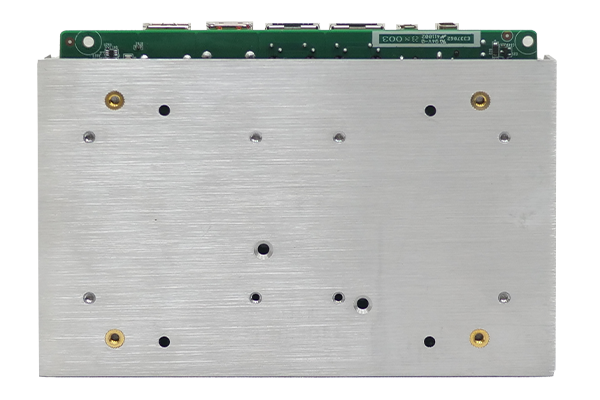

WAFER-ADL-N Back
WAFER-ADL-N Left
  • WAFER-ADL-N IO
  • WAFER-ADL-N Back
  • WAFER-ADL-N Left
» 支持12代 Intel® mobile AlderLake-P 板载 SoC
» 板载 LPDDR5x 8GB内存,内存上限为16GB
» 支持 HDMI™、DP和 iDPM三路独立显示
» 支持PCIe x4 (x2 signal)、M.2 M key 和 M.2 A key扩展
» 支持两个2.5GbE 网口,使用Intel® i225-V 网络芯片

Hardware Spec.

尺寸类型
尺寸类型 3.5” SBC
系统
CPU Intel® Alder Lake-N N97 SoC Processor
Intel® Alder Lake-N N200 SoC Processor
内存 预装 LPDDR5x 8GB内存,内存上限为 16GB
内存上限 16GB
物理特性
尺寸 (LxWxH) (mm) 146mm x 102mm
净重 350g
存储
存储 1 x SATA : 6Gb/s
1 x M.2(NGFF) : 1 x M.2 M Key 2280 (PCIe Gen3 x1)
I/O 接口
显示输出 1 x HDMI™ : 高达 4096 x 2160 @ 30Hz
1 x Display Port : 高达 4096 x 2160 @ 60Hz
1 x iDPM (only for IEI eDP/LVDS/VGA module)
网络 2 x LAN -
LAN1: Intel® I225V 2.5GbE controller
LAN2: Intel® I225V 2.5GbE controller
音频 1 x HD Audio : 1 x IAUDIO, 支持 IEI AC-KIT-888S 音频模块 (2x5 pin)
I/O接口 2 x 内部RS-232/422/485 (1x9 pin, P=1.25)
2 x 外部 USB 2.0 (Type A)
2 x 内部 USB 2.0 (2x4 pin, P=2.0)
2 x 外部 USB 3.2 Gen2x1 (10Gb/s, Type A)
扩展 1 x PCIe x4 : PCIe Gen3 x2 signal
2 x M.2(NGFF) -
1 x M.2 A Key 2230 for WIFI & BT (PCIe Gen3 x 1 & USB 2.0)
1 x M.2 M Key 2280 (PCIe Gen3 x1)
电源
电源功耗 12V@3.21A
(Intel® N97处理器,8GB 4800 MHz LPDDR5内存,最大值加载,关闭EuP模式)
12V@2.67A
(Intel® N200处理器,8 GB 4800 MHz LPDDR5内存,最大值加载,关闭EuP模式)
电源供电 ATX/AT电源
支持AT/ATX模式
符合 ErP/EuP
环境
操作温度 0°C~60°C
存储温度 -20°C~70°C
Humidity 5% ~95%, 无冷凝

Ordering Information

WAFER-ADL-N97C-R10 3.5 SBC supports Intel® Processor N-series N97 SoC Processor,with 8GB LPDDR5x memory on board default, with DP ,HDMI™ iDPM ,dual 2.5 GbE , USB 3.2 gen 2 , M.2, SATA 6Gb/s, COM,PCIe x4 for riser card and RoHS
WAFER-ADL-N200C-R10 3.5 SBC supports Intel® Processor N-series N200 SoC Processor,with 8GB LPDDR5x memory on board default, with DP ,HDMI™ iDPM ,dual 2.5 GbE , USB 3.2 gen 2 , M.2, SATA 6Gb/s, COM,PCIe x4 for riser card and RoHS

Package Contents

Package Content
  • 1 x WAFER-ADL-N 单板电脑

  • 1 x SATA 线材

  • 1 x 电源线

  • 1 x QIG
